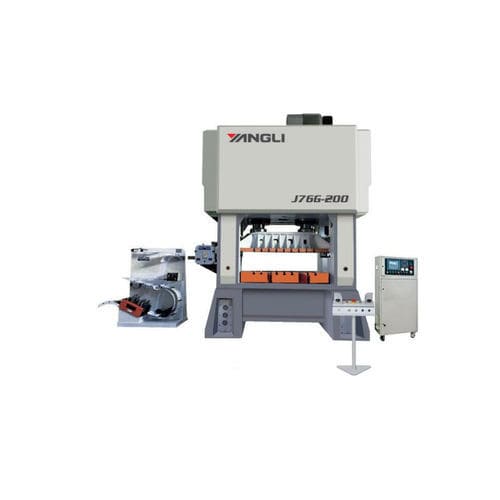

機械式プレス機 J76Gスタンピング板金用フレーム
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 機械式
- 機能
- スタンピング
- 応用
- 板金用
- 構造
- フレーム, ストレートサイド型
- 制御
- 自動
- その他の特徴
- 高速, 高精度, 自動供給機能付
- 圧力能力
800 kN, 1,250 kN, 2,000 kN, 3,000 kN
- 開口部
380 mm, 400 mm, 420 mm, 450 mm
(15 in, 16 in, 17 in, 18 in)- ストローク
30 mm
(1.181 in)- 油圧ポンプ動力
22 kW, 30 kW, 45 kW, 55 kW
詳細
概要
特長 / 技術仕様
- 用途分野：新エネルギー車用モーター、コンプレッサーモーター、高効率産業用モーターの積層コア等に対する高速精密自動打抜き。
- 静的精度：JIS Special Grade、下死点動的精度：GB/T 29548 Ultra-Precision Grade。
- 二段式高強度鋳物フレーム。
- 打抜き時のスライドバランスを最適化するリバースバランス装置。
- ガイドスリーブにリニアボールベアリングを採用。
- 金型高さはモータ駆動でLEDデジタル表示（精度：0.10 mm）。
- 強制循環式薄油潤滑システムにより全面潤滑を実現。
- 操作性の高いHMIを備えた電子カムコントローラによる高精度制御。
- J76Gシリーズは閉式二点スライド構成を採用。
- アンコイラ、レベラー、自動フィーダーとの連携により完全自動化生産に対応。
特長 / 技術仕様
- シリーズ：J76G SHP
- 製品種別：ストレート型閉式二点高速精密プレス
- 用途：モーター用ラミネーション等の高速精密打抜き
- 静的精度：JIS Special Grade
- 下死点動的精度：GB/T 29548 Ultra-Precision Grade
- フレーム：二段式高強度鋳物フレーム
- スライドバランス：リバースバランス装置
- ガイド：ガイドスリーブ用リニアボールベアリング
- 金型高さ調整：モータ駆動・LED表示、精度0.10 mm
- 潤滑：強制循環式薄油潤滑システム
- 制御：HMI付き電子カムコントローラ
- スライド構成：閉式二点スライド
- 自動化対応：アンコイラ、レベラー、自動フィーダーの統合に対応
- ブランド：扬力集团
