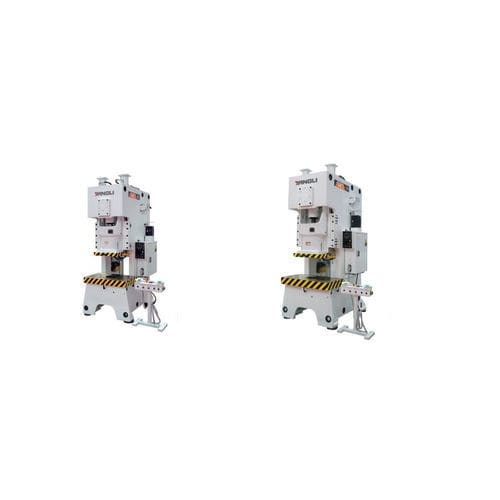

機械式プレス機 MC1フレーム単一カラム式PLC制御
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 機械式
- 構造
- フレーム, 単一カラム式
- 制御
- PLC制御, 統合制御装置付き
- その他の特徴
- 固定型
- 圧力能力
最大: 4,000 kN
最少: 160 kN
- 開口部
最大: 550 mm
(22 in)最少: 220 mm
(9 in)- ストローク
最大: 250 mm
(9.843 in)最少: 60 mm
(2.362 in)- 油圧ポンプ動力
最大: 37 kW
最少: 3 kW
- 全長
最大: 3,145 mm
(124 in)最少: 1,500 mm
(59 in)- 全幅
最大: 1,920 mm
(76 in)最少: 1,040 mm
(41 in)- 全高
最大: 4,895 mm
(193 in)最少: 2,280 mm
(90 in)
詳細
概要
図解
技術仕様
- JIS I級の精度。
- 高剛性の鋼溶接フレーム。
- 固定の毎分ストローク数（SPM）構成。
- 乾式摩擦クラッチの組合せ（湿式クラッチはオプション）。
- 六面長尺矩形ガイド（MC1-315/400は八面長尺ガイド装備）。
- 油圧過負荷保護装置。
- 調整方式：MC1-16は目盛表示の手動調整、MC1-25は数値表示の手動調整、MC1-45以上はデジタル表示の電気式調整。
- リフティングバランスシリンダ（MC1-16を除く）；バランスシリンダは手動油潤滑。
- 輸入二連ソレノイド弁および電動強制グリース潤滑。
- 電子カムを備えた統合制御パネル；PLC、コンタクタ、押しボタンは国際ブランド。
- ブロー装置1式付属；オプション機器有り。
図解
- 製品ページにて各種MC1サイズの製品画像、図面および技術図が提供されています。
技術仕様
- 製品：開放型シングルポイントプレス、MC1シリーズ。
- 精度クラス：JIS I。
- フレーム：高剛性の鋼溶接フレーム。
- ガイド方式：六面長尺矩形ガイド；MC1-315/400は八面長尺ガイドを装備。
- 駆動／クラッチ：乾式摩擦クラッチの組合せ（湿式クラッチはオプション）。
- SPM：固定。
- 過負荷保護：油圧式過負荷保護。
- モデル別調整：MC1-16 手動（目盛）；MC1-25 手動（数値表示）；MC1-45以上 電子式（デジタル表示）。
- バランス／リフティング：リフティングバランスシリンダ（MC1-16を除く）；バランスシリンダは手動油潤滑。
- 弁および潤滑：輸入二連ソレノイド弁；電動強制グリース潤滑。
- 制御：電子カム内蔵の統合パネル；国際ブランドのPLC、コンタクタ、押しボタン。
- 含まれるもの：ブロー装置1式。
- オプション：エアクッション；ライトカーテン；インバータ付モータ；スライドノックアウト装置；ボルスターLRハウジング；自動化装置。
