選別ソレノイド

電圧: 24 V - 205 V
強度: 8 N - 600 N
ストローク: 8 mm - 50 mm

... 製品概要

High Power リニアソレノイドは、単行程のポットマグネット型電磁石で、高い出力力、長いストローク、メンテナンスフリーの動作を目的に設計されています。コンパクトな外形で、幅広い供給電圧範囲において低消費電力を実現し、高頻度の切替や連続稼働に適しています。

特長

• 高い力と長ストローク（8–600 N、8–50 mm）
• 機能安全性と信頼性のある動作
• 長寿命で低メンテナンス
• 短い切替時間と滑らかな作動
• 電気駆動のみで動作

...

電圧: 24, 48 V

... Kendrion の PDM 両安定回転ソレノイドは、分極型の高速回転アクチュエータで、工業用オートメーションおよび倉庫内物流（イントラロジスティクス）向けの電磁式仕分けスイッチとして設計されています。定義された回転運動と通電不要の保持機能を備え、コンパクトで省エネルギーな仕分けソリューションとして空気圧アクチュエータの代替を想定しています。

主な利点

• 高スループットの仕分け・搬送システム向けの高速で信頼性の高い切替。
• 両安定（bistable）設計により、終端位置を継続通電なしで保持し、エネルギー消費を低減。
• メンテナンス不要の寿命を保証（>

...

電圧: 24, 18, 12 V
強度: 0.15 kgf - 0.3 kgf

... 製品概要

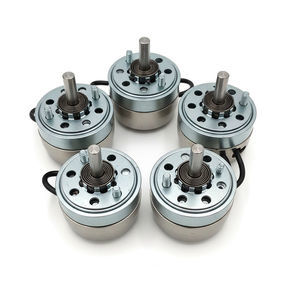

Weilong製ロータリーソレノイド WL0432 は、電気入力を精密な角度変位（最大 90° 程度にプレセット）に変換する電気機械式アクチュエータです。コイルによる磁場と復帰機構（ばねまたは極性反転）で制御された回転動作を生成し、産業用途での信頼性ある位置決めを実現します。

主な特長

• 自動化やラッチ用途に適した高速応答のコンパクトな角度出力。
• 安定したトルクと高い繰り返し精度により、インデックスや精密位置決めに対応。
• 複数の電圧オプション（DC

...

電圧: 12, 24, 18 V

... 製品概要
WL490 DCロータリーソレノイドは、直流電源を制御された小角度の回転運動に変換する電磁アクチュエータです。定義された角度での角度インデックス（代表的な角度：25°、30°、45°、60°、90°、一部タイプは95°まで）を提供し、コイル、ローター（アーマチュア）、およびリターン機構（スプリングまたは重力）で構成されます。直流電圧印加時にローターが所定位置へ回転し、電源遮断でリターン機構が初期位置に戻します。

主な特長

• 高速応答および迅速なスイッチング性能。
• 高トルク対サイズ比を持つコンパクト設計。
• 所定角度での高精度かつ繰り返し可能な角度位置決め。
• 12V、18V、24Vなどの一般的な直流電圧に対応。
• モデル設計に応じて間欠～連続動作までのワーキングデューティ選択が可能。

動作原理
コイルに流れる電流が磁場を生成し、ローターの形状（スロット、螺旋状の溝、または成形アーマチュア）と相互作用して回転運動を生み出します。電源遮断時にはスプリングや重力等のリターン機構がローターを戻します。一部設計では、成形アーマチュアで精密な角度インデックスを実現しています。

用途
WL490ロータリーソレノイドは、コンパクトで精密な回転インデックスや迅速な角度切替が必要な用途に適します：仕分け・包装機、ロボットアクチュエータ、スマートロック・アクセス制御、自動車の通気・流体アクチュエータ、HVAC制御、診断・医療機器、カメラ・光学機器、その他産業用オートメーション。

利点と欠点

• 利点：高速応答、小型、省スペースでの高トルク、精密な角度再現性、低メンテナンス、ダンピング・騒音低減オプション。
• 欠点：回転角が固定/既定であるため連続回転に制約、過負荷や連続運転時はエネルギー消費と熱問題が発生しやすく、連続運転向け設計や冷却の配慮が必要。

重要な実務上の注意

• スイッチング時間は非常に短くなる場合がある（サイズや負荷により5

...

電圧: 12 V - 24 V
強度: 0 N - 0 N

... 概要
回転ソレノイドは電磁力を利用して作動します。コイルに流れる電流により磁場が発生し、電機子が回転してアクチュエータのシャフトを駆動します。磁力駆動により可動部の摩擦が低減され、寿命が延び、メンテナンス頻度を低くできます。電流量や周波数を調整することで回転速度を制御でき、迅速な選別作業から精密な速度制御が必要なロボット用途まで幅広く対応します。

主な特徴

• 精密な角度運動：25°、45°、90°などの固定角度で高精度の位置決めが可能。
• 高速応答：ミリ秒単位の応答で短時間に始動・停止・反転が可能。
• 高い再現性と信頼性：シンプルな電磁構造で長寿命、メンテナンスが容易。
• コンパクト構造：限られた設置スペースでの統合が容易。
• 動作モード：双方向モードとスプリングリターンモードの両方に対応。
• 調整可能項目：電圧、ストローク角度、デューティサイクルで出力特性を最適化可能。

用途例

• 自動仕分け機のゲート／転送機構
• 1/4回転ボールバルブ等のバルブ作動
• 自動販売機やプリンターの排出・分配機構
• 医療機器のサンプル供給・ロック機構
• セキュリティ（電子錠）や繊維機械の制御
• ロボティクス／メカトロニクス分野の位置決めアクチュエータ

設計・運用上のポイント

• トルク要件を負荷に応じて算出し、必要トルクに対して1.5～2.5倍の安全率を設ける。
• 慣性モーメントのマッチング：急加減速を要する場合はアクチュエータと負荷の慣性整合が重要。
• デューティサイクル：断続運転（例：25%）仕様品が標準。連続運転タイプもあるが設計特性に注意。
• 温度・環境：作動温度や防塵・防水（IP等級）は使用環境に応じて選定する。粉塵多環境では高い保護等級を推奨。
• EMC：医療・計測機器等での使用時はシールド、EMIフィルタ、適切な接地を検討する。

データテーブル（ページ掲載の主な項目）
ブランド ...

電圧: 12, 18, 24 V
強度: 6 N - 10 N
ストローク: 6 mm - 8 mm

... 製品概要
産業用オートメーションおよびOEMシステム向けに設計された直流チューブラーソレノイド。円筒形コイル、プランジャー（芯棒）、戻りばねを封入したチューブ状ハウジング内で電気エネルギーを制御された直線運動に変換します。プルまたはプッシュ動作に対応し、電圧、ストローク、力の仕様を変更可能です。

主な特長

• 円筒形コイルとスライド式プランジャーを持つチューブラー構造
• プルまたはプッシュ動作（チューブラープルプッシュ型）
• 高速・高精度用途に適した迅速な応答と直線運動
• 密閉設計により汚染を低減し、メンテナンスを簡素化
• OEM統合向けに電圧およびストローク/力のカスタマイズが可能
• 一部モデルで上位の絶縁クラスや防水オプションあり

利点

• チューブハウジングが埃や湿気の影響を抑制
• 狭いスペースにも組み込みやすいコンパクトな円筒形
• 迅速な作動と正確な直線変位
• 可動部品が少なく取付けが容易
• 電気的・機械的パラメータのカスタマイズ性

欠点

• 定格が100%でない場合、連続運転で発熱する可能性がある
• モーターや空気圧アクチュエータと比べてストロークが制限される
• プランジャー位置により力が変化する（非線形な力-ストローク特性）
• コイル焼損を避けるため安定した直流電源が必要

トラブルシューティングと保守

• 動作しない：電圧、配線、コイルの損傷、プランジャーの固着を確認
• 力が弱い／ストローク不足：供給電圧、デューティサイクルを確認し、機械的障害物を除去、エアギャップを縮小
• コイル過熱や焼損：定格デューティを超えた連続通電を避け、適正電圧と指定のプランジャー/スプリングを使用
• 騒音や振動：取付けを締め、整列を確認し摩耗したプランジャー/スプリングを交換
• 応答遅延：定格電圧を維持し摩擦箇所を清掃、弱いスプリングを交換
• プランジャーの固着：内部の異物を除去し曲がった/破損したプランジャーや故障したスプリングを交換、残留磁気に対処
• 過酷環境での使用：IP65/IP67相当のチューブラーバージョンや耐食材質を選択
• 予防上の注意：電圧・デューティ仕様を遵守し内部部品を清潔・整列させる

用途
産業用オートメーション、包装・選別機、ロッキングシステム、自動販売機・アクセス制御、医療機器（診断・流体制御）、自動車用アクチュエータ、オフィス機器（プリンター・複写機）、ロボティクス、スマートデバイスなどで使用されます。一般的な用途はロック、押し出し、排出、位置決め、バルブ／スイッチ制御です。

技術仕様

• Brand:

...

電圧: 12 V - 48 V
強度: 20 N - 30 N
ストローク: 5 mm - 20 mm

... 概要
磁気プッシュプルソレノイドは、電気エネルギーを直線運動に変換する電気機械式アクチュエータです。コイルが磁場を発生させ、鉄製プランジャーを引き寄せたり押し出したりしてプッシュ／プルの動作を行います。WL7042はチューブ型プッシュプルソレノイドで、産業用オートメーションや高速で繰り返し可能な直線駆動が必要な機器向けに設計されています。

主な特徴

• 狭い設置スペースに適したコンパクトなチューブ構造
• 対応電圧：12

...

電圧: 6 V - 24 V
強度: 10 N - 30 N
ストローク: 5 mm - 15 mm

... 概要
WL5931は、電気入力を精密な直線の押し／引き動作に変換するコンパクトな管状プッシュプル磁気ソレノイドです。省スペースで高い再現性と高速応答が求められる産業用自動化、アクセス制御、機器のアクチュエータ用途に適しています。

特長

• コンパクトな管状プッシュプル設計で応答が速く低騒音。
• 一般的な定格電圧：DC 12 V、24 V（その他電圧は要相談）。
• ストローク5–15 mm、出力力10–30

...

電圧: 12, 24 V
強度: 10 N - 20 N
ストローク: 5 mm - 10 mm

... 製品概要
WL4020 チューブ型プッシュプルソレノイドは、産業用途向けに高速で再現性のある押し／引きの直線運動を提供する電気機械式アクチュエータです。標準構成は銅線コイル、鋼製プランジャー、戻りばね、亜鉛メッキされた炭素鋼ハウジングで構成されます。（注：製品ページ参照 WL4020、データシート表記 WL4042。）

主な特徴

• 狭いスペースに組み込みやすいチューブ型コンパクト設計
• 応答時間はミリ秒オーダー、繰り返し精度の高い直線移動
• 短ストロークで安定した押し／引き出力
• DC12V/24V

...

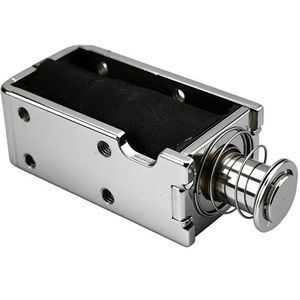

電圧: 12 V - 24 V
強度: 1.5 N - 8 N
ストローク: 4 mm - 10 mm

... 製品概要
WL0840 プッシュプルリニアソレノイドは、産業・商用機器向けの短行程リニアアクチュエータです。コンパクトで応答が速く、ロッキング機構や自動販売機、各種自動化機構への電気的簡易統合に適しています。

動作原理
本体には通電時に磁場を発生する銅製コイルが組み込まれています。コイル内の強磁性プランジャが軸方向に移動して押す／引く力を発生します。非通電時はバネや機械的リターンで復帰します。行程と力は規定範囲内で調整可能です。

主な用途 ...

電圧: 60, 24, 48, 12 V
強度: 1 N - 20 N
ストローク: 2 mm - 10 mm

... 製品概要
WL3257 チューブ型プッシュプルソレノイドは、産業用オートメーション向けに設計されたコンパクトな電磁リニアアクチュエータです。円筒形の磁気回路により小型で高い出力密度を実現します。プッシュ、プル、プッシュプルの構成が可能で、ストローク、電圧、出力力を機械組み込みに合わせて選択できます。

動作原理

• 電気入力：銅コイルに直流電圧を印加します。
• 磁界の生成：コイルに流れる電流が鉄心周囲に磁界を発生させます。
• プランジャ移動：磁界がチューブ内のプランジャを動かします。
• 機械出力：プランジャの直線移動が押しまたは引きの力を発生します。
• 復帰：電源オフ時は内蔵スプリングまたは外部機構でプランジャが戻ります。
• 出力力は巻数、電流、磁性材料、エアギャップ、ストローク、機械設計に依存します。

主な特徴

• 高い力密度と精密なストローク制御。
• 磁気効率を高め摩擦を低減する円筒ハウジング。
• 狭小な設置スペースに対応するコンパクト設計。
• 電圧、ストローク、出力レベル、取り付け方法のカスタマイズ可能。
• CNC加工、精密プレス、

...

電圧: 5 V - 24 V
強度: 0.1 N - 0.3 N
ストローク: 3 mm - 5 mm

... 概要
ミニチューブラーソレノイド WL0822 は、電気エネルギーを制御された直線運動に変換するコンパクトな電磁アクチュエータです。チューブ状コイル、強磁性のプランジャー、および復帰機構を備え、狭小スペース向けの産業用・OEM用途に適しています。プッシュ、プル、ラッチ仕様があり、複数の電圧に対応して自動化、セキュリティ、医療機器、民生機器へ組み込み可能です。

動作原理

• チューブハウジングを囲むコイルに電流を印加します。
• コイルが磁場を発生し、強磁性プランジャーに作用します。
• プランジャーはコイル内へ軸方向に移動し（プッシュまたはプル）、直線駆動を行います。
• 電源オフ時は復帰スプリングまたは外部機構がプランジャーを初期位置に戻します。

主な特長と利点

• チューブハウジングが磁束を集中させ、内部部品を保護します。
• 高い出力密度と精密で再現性のある動作制御。
• ストローク、電圧、力の設定が可能で応答速度が速い。
• OEM統合向けにカスタマイズ可能で、長寿命かつ低メンテナンスです。

用途
代表的な用途：産業用オートメーション、ロボット、包装・選別装置、医療用診断・投薬機器、電気錠・アクセス制御、券売機、プリンター・スキャナー、車載機構などの狭小スペースにおける駆動用途。

利点と制約

• 利点：コンパクト、エネルギー効率が良い、再現性に優れる、金属ハウジングによる保護、OEM向けの容易なカスタマイズ。
• 制約：長ストローク用途では最大推力が制限される、連続使用でコイルが過熱する可能性、静粛性が求められる環境では駆動音が目立つ、外部スプリングや補助回路が必要な場合がある。

トラブルシューティング（要点）

• 作動しない：電源電圧、配線、コイルの導通、制御信号を確認してください。
• 作動力が弱い：入力電圧、機械的干渉、プランジャーの整列、負荷要求を確認してください。
• 過熱：デューティサイクルを確認し、連続通電を減らす、換気を改善してください。
• 騒音が大きい：取り付け、スプリングの状態、プランジャーの位置ずれを点検し、衝撃負荷を減らしてください。
• 断続動作：電気接続、スイッチ、コイル絶縁を点検してください。

製品仕様（主要値）
Brand: ...
