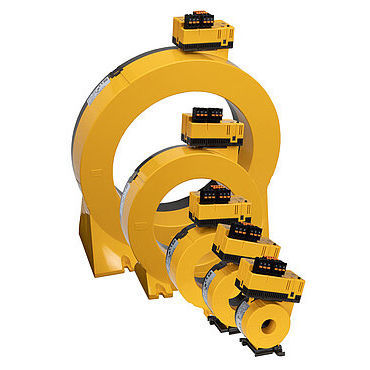

Sistema de monitoramento de corrente residual LINETRAXX® MRCDB300

RS-485MODBUScontínuo

A série de dispositivos MRCDB300 sensíveis a AC/DC é utilizada como proteção adicional (proteção contra contacto indireto) em sistemas ligados à terra (sistemas TN e TT) nos quais podem ocorrer correntes de defeito AC ou DC. Parte destes sistemas são particularmente cargas que contêm rectificadores de seis impulsos ou rectificadores unidireccionais com suavização, tais como conversores, carregadores de baterias, equipamento de estaleiro com accionamentos controlados por frequência. Quando o valor de resposta IΔn2 (alarme) é atingido, os relés de saída K1 e K2 comutam. Ao utilizar um módulo MRCDB300 e um elemento de comutação com propriedades de isolamento, a combinação de dispositivos cumpre os requisitos do Anexo M da norma IEC 60947-2 para um dispositivo de proteção MRCD. A aplicação destina-se especificamente a objectivos de proteção como a proteção de pessoas, a proteção contra incêndios e a proteção de instalações. O elemento de comutação não deve exceder um tempo de desativação de 20 ms. Os módulos de monitorização de corrente residual são compostos, cada um, pelo sistema eletrónico de avaliação MRCDB300 e por um núcleo de transformador de corrente de medição da série CTBC20(P)...210(P). Para montar um módulo completo, são necessários o sistema eletrónico e um núcleo de transformador de corrente de medição; se encomendados separadamente, estes dois componentes devem ser ligados e calibrados durante a colocação em funcionamento. Os transformadores de corrente de medição da série CTBC20P...210P possuem uma proteção magnética integrada e são adequados para aplicações com correntes de carga elevadas ou correntes de arranque. Caraterísticas Estrutura de um dispositivo de proteção em conformidade com a norma IEC 60947-2 Anexo M em combinação com um disjuntor com propriedades de isolamento Monitorização do disjuntor ligado por meio de feedback de contacto
