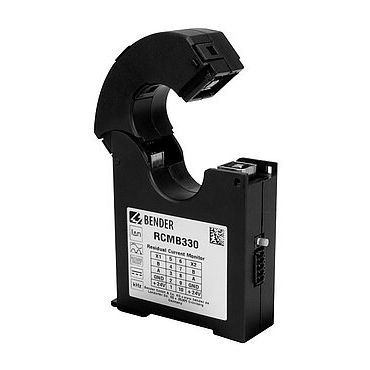

Módulo de monitoramento de corrente residual LINETRAXX® RCMB330

RS-485MODBUS

Módulo de monitorização de corrente residual sensível AC/DC com transformador de corrente de medição de núcleo dividido integrado Os módulos de monitorização de corrente residual RCMB330 destinam-se à medição de correntes de defeito CA e CC em sistemas ligados à terra (sistemas TN e TT). Os módulos são capazes de medir correntes residuais IΔ = 10...500 mA numa gama de frequência de DC...100 kHz. Dois valores de resposta ajustáveis separadamente permitem distinguir entre pré-aviso e alarme principal. Os módulos dispõem de uma interface RS-485 com Modbus RTU, que pode ser utilizada para transferir valores de medição e valores de alarme. A definição de parâmetros também é possível através desta interface. Caraterísticas Monitorização contínua da corrente residual em conformidade com o DGUV Vorschrift 3 (Regulamento Alemão de Prevenção de Acidentes 3) Montagem fácil em calha DIN ou em parafuso Interface RS-485 com Modbus RTU (leitura dos valores de medição/configuração dos parâmetros) Gama de frequências DC...100 kHz LED multicolorido para mensagens de funcionamento e de estado Filtros digitalmente ajustáveis para a aquisição de valores de medição sensíveis a AC/DC (filtros passa-baixo, tipo B de acordo com a norma IEC 6075) Possibilidade de avaliação separada dos componentes AC e DC, bem como do valor RMS da corrente residual Instalação sem separação mecânica dos condutores primários Extensão ou modificação das funcionalidades através de actualizações de software via Modbus Insensível às correntes de carga devido à blindagem magnética Tensão de alimentação DC 24 V5, tipo B+ de acordo com VDE 0664-400)
