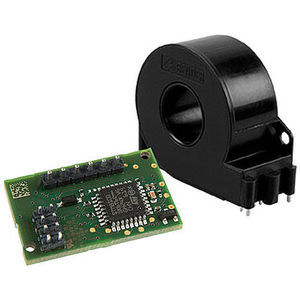

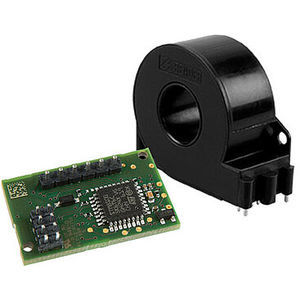

Módulo de monitoramento de corrente residual RCMB104 chipset D0569

de ponto de recargapara carregadores de veículos elétricosinteligente

O chipset RCMB104 D0569 para a monitorização da corrente residual sensível AC/DC é utilizado em combinação com um transformador de corrente de medição e um RCD de tipo A previsto na instalação para a monitorização da corrente de defeito dos sistemas de carregamento AC para veículos eléctricos, nos quais podem ocorrer correntes de defeito AC ou DC. Dependendo da variante, o chipset é adequado para a integração numa unidade de carregamento (Modo 2, IC-CPD) de acordo com a IEC 62752 ou UL 2231-2 (CCID5 ou CCID20). Os nossos componentes para medição de correntes de defeito oferecem-lhe uma solução de ponta para uma medição fiável em várias aplicações. A combinação do potente sensor CCE4400, o microcontrolador inteligente e o firmware flexível fazem deste sistema uma excelente escolha para os seus requisitos de IC-CPD. Confie na Bender para obter precisão, conformidade e segurança na sua instalação eléctrica. As peças centrais desta solução avançada são o ASIC CCE4400 da Bender e um poderoso microcontrolador com firmware D0569. Caraterísticas Quatro saídas (Interruptor1, Interruptor2, Erro, PWM) Faixa de medição ±300 mA Resolução de corrente residual 0,2 mA Tecnologia de medição patenteada (patentes: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) Corrente de carga até 32 A RMS (monofásica) ou 3 x 32 A RMS (trifásica) (dependendo do dispositivo) Saída de falha (funções integradas de auto-monitorização e teste) Elevada insensibilidade a interferências externas Variantes disponíveis para aplicação em conformidade com as normas IEC 62752 e UL 2231-2 Ampla gama de utilização mesmo em ambientes severos (por exemplo, no caso de campos de interferência externos)
