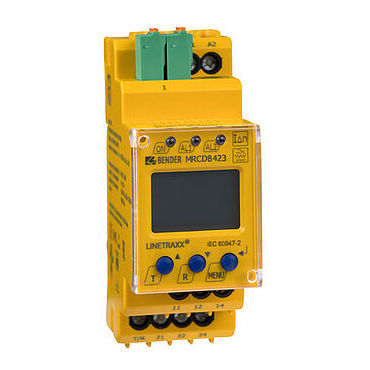

Módulo de monitoramento de corrente residual LINETRAXX® MRCDB423

de defeitospara segurança

Dispositivo modular de corrente residual tipo B para proteção adicional (proteção contra contacto indireto) em sistemas ligados à terra (sistemas TN e TT) O MRCDB423 sensível AC/DC com os correspondentes transformadores de corrente de medição CTUB101-CTBC... são utilizados como proteção adicional (proteção contra contacto indireto) em sistemas ligados à terra (sistemas TN e TT) nos quais podem ocorrer correntes de defeito AC ou DC. Fazem parte destes sistemas, em particular, cargas que contêm rectificadores de seis impulsos ou rectificadores unidireccionais com suavização, tais como conversores, carregadores de baterias, equipamento de estaleiro com accionamentos controlados por frequência. Uma vez que os valores são medidos com transformadores de corrente de medição, o MRCDB423 é quase independente da tensão nominal e da corrente de funcionamento do sistema monitorizado. A corrente residual de funcionamento IΔn2, o atraso de resposta ton2, bem como a corrente residual IΔ atualmente medida são indicados no visor padrão. Ao utilizar um MRCDB423 com um transformador de corrente adequado e um elemento de comutação com propriedades de isolamento, a combinação de dispositivos cumpre os requisitos do Anexo M da IEC 60947-2 para um dispositivo de proteção MRCD. A aplicação destina-se especificamente a objectivos de proteção como a proteção de pessoas, a proteção contra incêndios e a proteção de instalações. O elemento de comutação não deve exceder um tempo de desativação de 17 ms. Caraterísticas MRCD sensível AC/DC tipo B em conformidade com a norma IEC 60947-2 Anexo M Utilização como dispositivo modular de proteção contra corrente residual para proteção adicional em sistemas ligados à terra Caraterística de funcionamento do tipo B em conformidade com a norma IEC 60755
