Sistema de monitoramento de corrente residual LINETRAXX® RCMB300 series

para trilho DINRS-485MODBUS

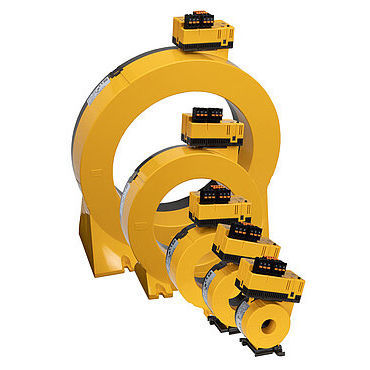

Os módulos de monitorização de corrente residual da série RCMB300 destinam-se à medição de correntes de defeito AC e DC em sistemas ligados à terra (sistemas TN e TT). Os módulos são capazes de medir correntes residuais até IΔ = 20 A numa gama de frequências de DC...100 kHz. Dois valores de resposta ajustáveis separadamente permitem distinguir entre pré-aviso e alarme. Quando o valor de resposta IΔn2 (alarme) é atingido, os relés de saída K1 e K2 comutam. Os módulos dispõem de uma interface RS-485 com Modbus RTU, que pode ser utilizada para transmitir valores de medição e valores de alarme. A configuração dos parâmetros também é possível através desta interface. Os módulos de monitorização de corrente residual são compostos pela eletrónica de avaliação RCMB301 e por um núcleo de transformador de corrente de medição da série CTBC20(P)...210(P). Para montar um módulo completo, são necessários o sistema eletrónico e um núcleo de transformador de corrente de medição; se encomendados separadamente, estes dois componentes devem ser ligados e calibrados durante a colocação em funcionamento. Os núcleos dos transformadores de corrente de medição da série CTBC20P...210P possuem uma proteção magnética integrada e são adequados para aplicações com correntes de carga elevadas ou correntes de arranque. Caraterísticas Monitorização contínua da corrente residual em conformidade com o DGUV Vorschrift 3 (Regulamento 3 do Seguro Social Alemão de Acidentes) Montagem fácil em calha DIN ou com parafusos Interface RS-485 com Modbus RTU (leitura dos valores de medição/regulação dos parâmetros) Saídas de comutação integradas com dois contactos inversores K1 e K2 (isolados galvanicamente) Gama de frequências DC...100 kHz Botão combinado de teste e reset LED multicolorido que indica o funcionamento, valor de resposta excedido, perturbações e mensagens de estado
