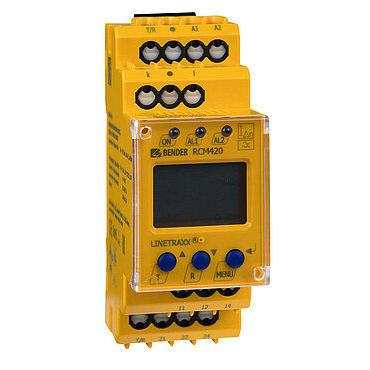

Módulo de monitoramento de corrente residual LINETRAXX® RCM420

O monitor de corrente residual sensível AC e DC pulsada RCM420-D (Tipo A) da Bender foi concebido para a monitorização de falhas e corrente residual em sistemas de alimentação de energia com ligação à terra (sistemas TN e TT), onde um alarme deve ser ativado em caso de falha, mas a desconexão deve ser evitada. Além disso, o dispositivo pode ser utilizado para monitorizar condutores individuais, tais como condutores PE, ligações N-PE e ligações PE-PAS. A fase de pré-aviso (50...100 % do valor de resposta definido IΔn2) permite distinguir entre pré-aviso e alarme. Uma vez que os valores são medidos com transformadores de corrente de medição, o dispositivo é praticamente independente da corrente de carga e da tensão nominal do sistema. Caraterísticas Monitor de corrente residual sensível AC e DC pulsante Tipo A de acordo com IEC 62020 medição do valor r.m.s. (AC) Dois valores de resposta ajustáveis separadamente Gama de frequências 42...2000 Hz Atraso de arranque, atraso de resposta e atraso na libertação Função de reinício Indicação digital do valor de medição através do ecrã LC Memória de valores de medição para valores de funcionamento Monitorização da ligação do TC LEDs: Ligado, Alarme 1, Alarme 2 Botão de teste/reset interno/externo Dois relés de alarme separados (um contacto de comutação cada) Funcionamento N/O ou N/C e comportamento de memória de falhas selecionável Proteção por palavra-passe para a configuração do dispositivo Auto-monitorização do dispositivo Tampa transparente selável Caixa de dois módulos (36 mm) Conformidade com RoHS Terminal de ligação por cabo (dois terminais por ligação)
