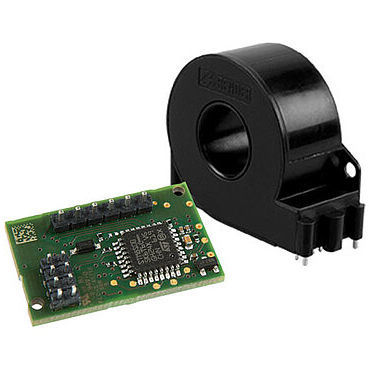

Módulo de monitoramento de corrente residual RCMB104

de mediçãopara carregadores de veículos elétricos

O módulo de monitorização de corrente residual sensível AC/DC RCMB104, com método de medição patenteado, é utilizado em combinação com um transformador de corrente de medição CTBC17 e um RCD tipo A que tem de ser fornecido na instalação para monitorização de corrente de defeito de sistemas de carregamento AC para veículos eléctricos nos quais podem ocorrer correntes de defeito AC ou DC. O módulo é, consoante a variante, adequado para integração numa unidade de carregamento (Modo 2, IC-CPD,) de acordo com a norma IEC 62752 ou UL 2231-2 (CCID5 ou CCID20). O RCMB104 destina-se apenas a ser adquirido pelo fabricante do sistema de carregamento e não pelos utilizadores finais! Caraterísticas Quatro saídas (Interruptor1, Interruptor2, Erro, PWM) Gama de medição ±300 mA Resolução de corrente residual 0,2 mA Tecnologia de medição patenteada (Patentes: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) Corrente de carga até 32 A RMS (monofásica) ou 3 x 32 A RMS (trifásica) (depende do dispositivo) Saída de falha (funções integradas de auto-monitorização e teste) Elevada insensibilidade a interferências externas Variantes disponíveis para aplicação de acordo com a norma DIN EN 61851-22/IEC 62752 e UL 2231-2 Ampla gama de utilização mesmo em ambientes severos (por exemplo, no caso de campos de interferência externos) Em aplicações de acordo com a norma IEC 62752, o dispositivo pode substituir um RCD de tipo B quando combinado com um RCD de tipo A e um dispositivo de comutação adequado (por exemplo, um relé de potência).
