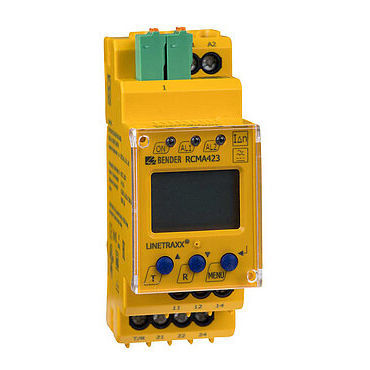

Módulo de monitoramento de corrente residual LINETRAXX® RCMA423

para máquinaspara aplicações médicaspara a indústria da madeira

Aquisição de valores de medição sensíveis a AC/DC tipo B Valores de resposta ajustáveis Para proteção de pessoas, proteção contra incêndios, proteção de instalações O monitor de corrente residual sensível AC/DC RCMA423 foi concebido para monitorizar sistemas de alimentação eléctrica ligados à terra (sistemas TN e TT) onde podem ocorrer correntes de defeito DC suaves ou correntes residuais continuamente superiores a zero. Trata-se, em particular, de cargas que contêm rectificadores de seis impulsos ou rectificadores unidireccionais com suavização, tais como conversores, carregadores de baterias, equipamento de estaleiro com accionamentos controlados por frequência. As correntes em condutores individuais também podem ser monitorizadas pelo RCMA423. O nível de pré-aviso (50...100 % do valor de resposta definido IΔn2) permite distinguir entre pré-aviso e alarme. Uma vez que os valores são medidos com transformadores de corrente de medição, o dispositivo é praticamente independente da corrente de carga e da tensão nominal do sistema. Caraterísticas Monitor de corrente residual AC/DC sensível Tipo B de acordo com IEC 62020 e IEC/TR 60755 medição do valor r.m.s. (AC+DC) Dois valores de resposta ajustáveis separadamente 30 mA...3 A Gama de frequências 0...2000 Hz Atraso de arranque, atraso de resposta e atraso na libertação Indicação digital do valor de medição através do ecrã LC Memória de valores de medição para valores de funcionamento Monitorização da ligação do TC LEDs: Ligado, Alarme 1, Alarme 2 Botão de teste/reset interno/externo Dois relés de alarme separados (um contacto de comutação cada) Funcionamento N/O ou N/C e comportamento de memória de falhas selecionável Auto-monitorização contínua Ecrã LC multifuncional Proteção por palavra-passe para as definições do dispositivo Tampa transparente selável Terminal de ligação por cabo (dois terminais por ligação) Caixa de dois módulos (36 mm)
