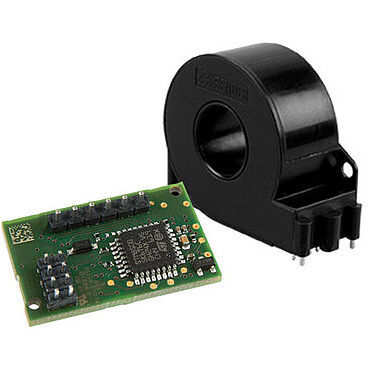

Módulo de monitoramento de corrente residual RDC104-4

de mediçãopara carregadores de veículos elétricos

O módulo de monitorização de corrente residual RDC104-4, com método de medição patenteado, é utilizado em combinação com um transformador de corrente de medição CTBC17 e um RCD tipo A, que tem de ser fornecido na instalação para a monitorização da corrente de defeito DC de sistemas de carregamento AC para veículos eléctricos, nos quais podem ocorrer correntes de defeito AC ou DC. A tensão nominal Un é de 250 V e a corrente nominal (corrente de carga) In = 1 x 48 A/3 x 32 A. O RDC104-4 é adequado para integração numa unidade de carregamento Modo 3 (AC) como módulo RDC-M de acordo com a norma IEC 62955. O RDC104-4 destina-se apenas a ser adquirido pelo fabricante do sistema de carregamento e não pelos utilizadores finais! Caraterísticas Quatro saídas (Interruptor1, Interruptor2, Erro, PWM) Método de medição patenteado (Patentes: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) Gama de medição ±300 mA Resolução de corrente residual < 0,2 mA Corrente nominal até 32 A (monofásica) ou 3 x 32 A RMS (trifásica) Saída de falha (funções integradas de auto-monitorização e teste) Elevada insensibilidade a interferências externas Variantes disponíveis para aplicação de acordo com a norma IEC 62955 Ampla gama de utilização mesmo em ambientes severos (por exemplo, no caso de campos externos) Em aplicações de acordo com a norma IEC 62955, o dispositivo pode substituir um RCD tipo B quando combinado com um RCD tipo A e um dispositivo de comutação adequado (por exemplo, um relé de potência) Aplicações Monitorização da corrente de defeito DC de sistemas de carregamento AC para veículos eléctricos
