Sistema de monitoramento de corrente residual LINETRAXX® SmartDetect RCMS

de processode rede de distribuição de energiade ponto de recarga

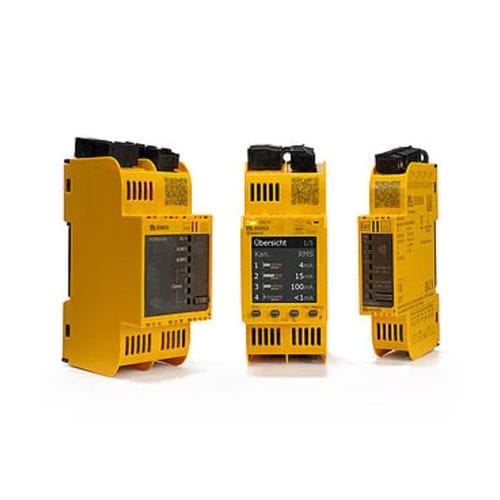

4 canais numa caixa compacta Medição sensível AC, DC pulsada ou AC/DC para cada canal Análise de frequência até ao 400º harmónico Resposta de frequência configurável Comunicação através de várias interfaces O LINETRAXX® SmartDetect RCMS410/RCMS425-L/RCMS425-D é um monitor de corrente residual sensível a CA, CC pulsada e CC suave para sistemas de alimentação eléctrica ligados à terra. Mede correntes residuais entre 2 mA e 70 A com tensão contínua, bem como tensão alternada numa gama de frequências de 15 Hz a 20 kHz. Os transformadores de corrente de medição correspondentes (por exemplo, séries CTUB100 e CTAC) devem ser ligados às entradas de corrente residual. Os valores de resposta individuais para pré-aviso e alarme principal podem ser definidos para cada canal, e o valor de resposta pode ser escolhido a partir do valor RMS de CA e CC ou dos componentes individuais de CA e CC. O alarme é indicado por LEDs de alarme (RCMS410 e RCMS425-L) ou num ecrã TFT (RCMS425-D). A sinalização de alarme também é possível através das saídas digitais e da interface Modbus RTU. Apesar das suas dimensões reduzidas e do seu design compacto, o RCMS410 tem um desempenho de topo. Pode ser operado com uma fonte de alimentação de 24 V CC. Todos os dispositivos têm várias entradas e saídas digitais, bem como uma saída analógica. A comunicação com sistemas de nível superior . Os parâmetros necessários para os sistemas eléctricos podem ser definidos através do Modbus RTU ou através da interface NFC e da aplicação Bender Connect. Também é possível predefinir os parâmetros operacionais ex works. Várias funções podem ser adicionadas aos dispositivos usando módulos de função. Caraterísticas Caraterísticas especiais Quatro canais para medição AC, DC pulsada ou AC/DC sensível Resposta de frequência configurável
