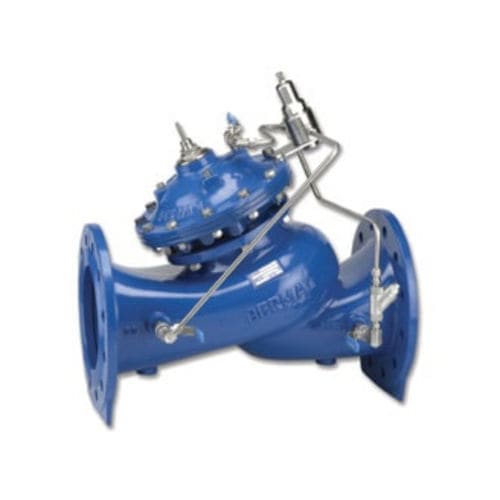

Válvula de alívio de diafragma WW-730

de acionamento hidráulico

Apresentação
Válvula de controlo operada hidraulicamente para alívio/sustentação de pressão que pode desempenhar duas funções distintas: quando instalada em linha, mantém a pressão mínima pré‑ajustada a montante independentemente do caudal variável ou da pressão a jusante; quando instalada como válvula de circulação derivada, alivia o excesso de pressão na linha quando esta ultrapassa o valor máximo pré‑ajustado.

Características principais

• Excelentes propriedades anticavitação
• Ampla faixa de vazão
• Alta estabilidade e precisão
• Vedação estanque antigota

Design de câmara dupla

• Reação moderada da válvula
• Diafragma protegido
• Operação opcional a pressão muito baixa
• Curva de fecho moderada

Destaques do design

• Design flexível que permite fácil adição de funcionalidades
• Passagem de fluxo livre de obstáculos
• Plugue V‑Port para estrangulamento (opcional) — muito estável em baixa vazão
• Materiais de alta qualidade
• Manutenção em linha para fácil serviço
• Unidade pode ser fornecida com opções de atuador e indicação de posição/interruptor de fim de curso/transmissor de posição

Certificações

• Certificado conforme normas funcionais e de água potável: EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081

Aplicações típicas

• Sistema de distribuição de água — priorizando a demanda a montante em relação à jusante
• Sistema de distribuição de água — priorizando a demanda a montante para manter a pressão
• Estações de bombagem — garantir o ponto de operação na curva da bomba
• Estações de bombagem — circulação durante baixa procura
• Sistema de filtração — sustentação da pressão mínima para retrolavagem eficiente

Características / especificações técnicas

• Marca: BERMAD
• Modelo: 730
• Série: Série 700 Sigma
• Tipo: Válvula de alivio e/ou sustentadora de pressão
• Função: Manutenção de pressão mínima a montante; alívio de sobrepressão em derivação
• Operação: Válvula de controlo pilotada hidraulicamente
• Design: Atuador diafragmático de câmara dupla; passagem de fluxo sem obstáculos; plugue V‑Port opcional
• Manutenção: Atuador reparável em linha para fácil manutenção
• Características principais: Design anticavitação, ampla faixa de vazões, alta estabilidade e precisão, vedação estanque antigota
• Normas de certificação: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081
• Aplicações: Saneamento, Edificações, Estações de bombagem, Filtração
• Código interno / barcode na página do produto: 29779
