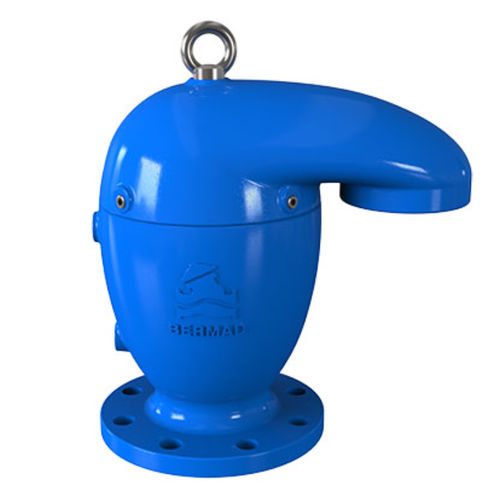

Válvula de alívio de ar C70 series

para circuito de águapara dutosem aço inoxidável

Resumo
BERMAD C70 é uma válvula de ar combinada destinada a redes de água e irrigação. Ela evacua ar durante o enchimento da tubulação, libera bolsas de ar em linhas pressurizadas e permite a entrada de grande volume de ar durante a drenagem. Possui duplo orifício com orifício automático patenteado em 2 etapas e dispositivo de proteção contra surtos (anti-golpe / fechamento lento) para reduzir transientes de pressão e respingos de água durante a liberação de ar.

Design e funcionalidades principais

• Corpo de fluxo reto com entrada e saída nominais iguais para maior capacidade de vazão.
• Vedação dinâmica eficaz em baixa pressão (aprox. 1,5 psi / 0,1 bar) para evitar vazamentos.
• Duplo orifício e orifício automático patenteado em 2 etapas que minimiza a pulverização de água durante a liberação de ar.
• Três opções de saída (lateral, inferior, tipo cogumelo circular) com giro de 360° para instalação flexível.
• Estrutura compacta e robusta com componentes internos totalmente resistentes à corrosão, reduzindo manutenção.
• Dispositivo anti-golpe / fechamento lento e duplo orifício para melhor proteção contra transientes de pressão e separação da coluna de água.
• Testes de fábrica incluindo condições de vácuo.

Certificações e conformidade

• Conformidade funcional: WRAS (Reino Unido), EN-1074/4 (Europa), AENOR (Espanha), SAI AS4956 (Austrália), WSAA (Austrália), PUB SS 375 (Singapura).
• Projetada conforme AWWA C512 (EUA).
• Conformidade para água potável: WRAS, ACS (França), NSF-ANSI-CAN 61 e NSF-ANSI 372 (EUA), SAI AS4020 (Austrália), PUB SS 375 e SS 270 (Singapura).
• Controle de qualidade e ensaios em bancada especializados, inclusive testes em condições de vácuo.

Aplicações típicas

• Estações de bombeamento e bombas de poço profundo: alívio de ar, proteção contra surtos e prevenção de vácuo.
• Dutos: proteção contra acúmulo de ar e formação de vácuo em pontos altos, mudanças de inclinação e travessias.
• Redes de água e irrigação: proteção contra separação da coluna d’água, vácuo e surtos de pressão.

Características / especificações técnicas

• Modelo: C70-C
• Série: Air Valves Series
• Material do corpo: Ferro dúctil
• Duplo orifício com orifício automático patenteado em 2 estágios (liberação automática de ar)
• Proteção contra surtos: dispositivo anti-golpe / fechamento lento
• Vedação em baixa pressão: eficaz até aprox. 1,5 psi (0,1 bar)
• Opções de saída: lateral, inferior, tipo cogumelo circular; cada saída pode girar 360°
• Segmentos pretendidos: Redes de água, Irrigação
• Testes: testada em fábrica, incluindo condições de vácuo
