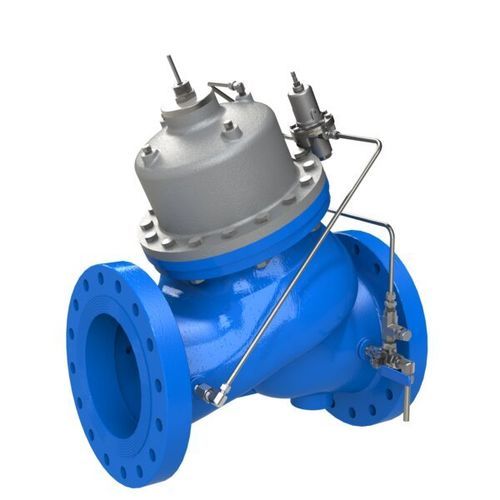

Válvula de alívio de pressão para água 83Q

para circuito de águaem aço inoxidávelde pistão

Resumo
Válvula de alívio rápido de pressão operada hidraulicamente e acionada por pistão, projetada para liberar a pressão excessiva do sistema quando esta ultrapassa um valor predefinido. A válvula abre totalmente em caso de surto de pressão para resposta imediata e repetível e fecha de forma suave e estanque.

Características e Benefícios

• Operação hidráulica, acionada por pistão — adequada para serviços de alta pressão
• Acionada pela pressão da linha para operação independente
• Design simples com acessórios mínimos para facilitar a manutenção
• Manutenção in‑line para reduzir tempos de paragem
• Projecto de câmara dupla para reacção moderada e curva de fecho controlada
• Fluxo semi‑reto / passagem plena sem obstáculos para minimizar turbulência e perdas de carga
• Assento elevado em aço inoxidável resistente à cavitação
• Plug V‑Port opcional para desempenho estável em baixas vazões

Aplicações típicas

• Sistemas de redução de pressão — proteção contra aumento de pressão durante paragens súbitas da procura ou falhas
• Sistemas de tubulação antigos — instaladas em pontos sensíveis e extremidades de linha para proteger contra roturas durante sobressaltos de pressão
• Estações de bombagem — proteção contra golpes de aríete e cavitação, otimização do funcionamento das bombas

Documentação (disponível)

• 83Q - Página do produto (Métrico, Inglês)
• 83Q - Página do produto (Imperial, Inglês)
• 83Q - IOM (Manual de Instalação e Operação, Inglês)
• 800 Series - Guia de Encomenda (Inglês)
• 800 Series - Documentação Técnica (Inglês)

Características / Especificações Técnicas

• Modelo: 83Q
• Série: Série 800
• Tipo de operação: Hidraulicamente operada, acionada por pistão
• Função: Alívio rápido de pressão quando a pressão do sistema excede o valor predefinido; abertura total em sobressaltos; fecho suave e estanque
• Design: Câmara dupla, manutenção in‑line, fluxo semi‑reto, passagem plena sem obstáculos
• Materiais / peças principais: Assento elevado em aço inoxidável resistente à cavitação
• Opção: Plug V‑Port para desempenho estável em baixas vazões
• Serviço: Aplicações de alta pressão; acionada pela pressão da linha para operação independente
• Manutenção: Manutenção in‑line facilitada; acessórios externos mínimos
