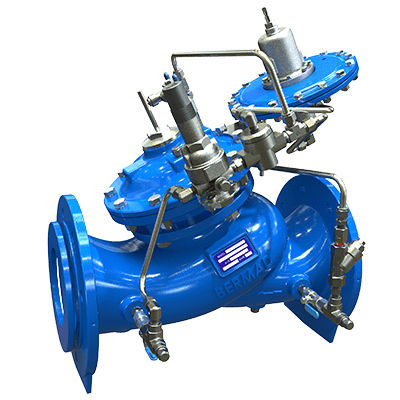

Válvula hidráulica 757-80-U

reguladora de vazãode controle de nívelpara água

Visão geral
Válvula de controle operada hidraulicamente para enchimento e regulação de nível de reservatórios. Durante o enchimento, a válvula limita a vazão a um máximo pré-ajustado, independentemente da pressão a montante ou do nível do reservatório, e protege a válvula principal contra cavitação. A válvula fecha ao atingir um nível alto pré-definido e abre totalmente em resposta a uma queda de nível de aproximadamente 1 m detectada pelo piloto de altitude 3 vias montado na válvula principal.

Recursos e benefícios

• Projeto anticavitação para reduzir risco de danos
• Ampla faixa de vazão operacional
• Alta estabilidade e precisão de controle
• Vedação estanque
• Curva de fechamento moderada para reduzir martelo de água

Projeto - atuador de câmara dupla

• Atuador de câmara dupla para reação moderada da válvula
• Diafragma protegido e isolado
• Opção para operação confiável em pressão de entrada muito baixa

Opções e manutenção

• Plugue V-Port opcional para controle estável em baixa vazão
• Design flexível permitindo adição de recursos e indicadores de posição
• Projeto reparável em linha para manutenção facilitada
• Materiais adequados para água potável e ambientes exigentes

Aplicações típicas

• Sistemas municipais: controle de nível para torres de água e reservatórios elevados
• Enchimento de reservatórios com limitação de vazão e prevenção de cavitação
• Controle bi-nível para renovação de água
• Sistemas de distribuição priorizando captação em relação ao enchimento do reservatório
• Sistemas de água potável e instalações de proteção contra incêndio

Certificações e normas

• EN-1074
• NSF/ANSI 61/372
• WRAS
• AS 5081
• Outras certificações regionais/industriais conforme aplicável

Especificações técnicas

• Modelo: 757-80-U
• Série: Série 700 Sigma
• Tipo de produto: Válvula de controle de nível e vazão com piloto de altitude 3 vias
• Operação: Válvula de controle operada hidraulicamente
• Funcionalidade: Limita vazão de enchimento; fecha em nível alto pré-ajustado; abre após queda de nível ~1 m
• Projeto: Atuador de câmara dupla; passagem de fluxo sem obstáculos; diafragma protegido
• Opções: Plugue V-Port (opcional); várias opções de atuador e indicação de posição
• Manutenção: Atuador reparável em linha para manutenção facilitada
• Materiais: Adequados para água potável
• Aplicações: Enchimento de reservatórios, redes municipais, água potável, proteção contra incêndio, indústria e mineração
• Código interno (página): 30239
