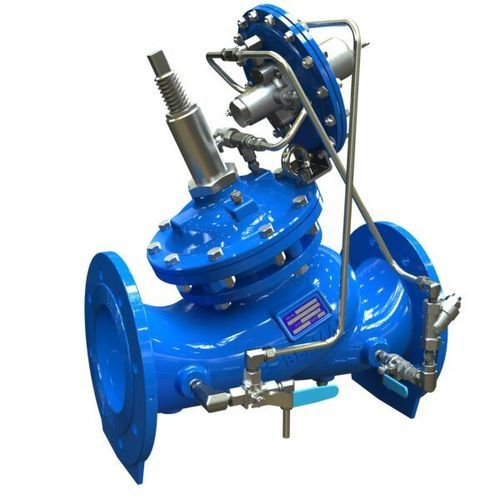

Válvula de diafragma 790-M

de acionamento hidráulicode regulaçãoreguladora de vazão

Overview
Válvula de controle operada hidraulicamente e atuada por diafragma que detecta fluxos excessivos e interrompe o funcionamento. Quando a vazão excede o ajuste definido, a válvula fecha e trava vedada até reinicialização manual. Em condições normais a válvula permanece totalmente aberta para minimizar perda de carga. Uma haste mecânica de vazão permite limitar com precisão a abertura e definir a vazão permitida.

Principais características e benefícios

• Excelentes propriedades anticavitação
• Ampla faixa de vazão operacional
• Alta estabilidade e precisão de controle
• Vedação estanque quando travada
• Passagem de fluxo sem obstruções
• Manutenção em linha para intervenção rápida
• Certificações conforme normas funcionais e de água potável: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081

Projeto e funcionamento

• Projeto de câmara dupla para reação moderada da válvula
• Diafragma protegido/isolado
• Capacidade opcional de operar em pressão muito baixa
• Curva de fechamento moderada para corte controlado
• Plugue de estrangulamento V-Port opcional para estabilidade em baixa vazão
• Haste mecânica de vazão para limitar com precisão a abertura e ajustar a vazão permitida

Aplicações típicas

• Sistemas de tubulação antigos ou sensíveis — previne inundações e perda de água
• Gestão de reservatórios e controle de nível/vazão em redes de distribuição
• Sistemas municipais de água, tratamento/dessalinização, aplicações industriais/mineradoras

Características / Especificações técnicas

• Modelo: 790-M
• Série: 700 Sigma
• Tipo: Válvula de controle de ruptura / controle de vazão excessiva
• Acionamento: Operada hidraulicamente, atuada por diafragma
• Recurso especial: Haste mecânica de vazão para limitar a abertura
• Projeto: Câmara dupla (opções de atuador unitizado disponíveis)
• Opções: Plugue V-Port, diversas opções de atuador/indicador/feedback de posição
• Manutenção: Atuador reparável em linha para fácil manutenção
• Materiais: Materiais resistentes à corrosão adequados para ambientes exigentes
• Certificações: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 (e outras aprovações regionais)
• Segmento: Abastecimento de água / redes de água
