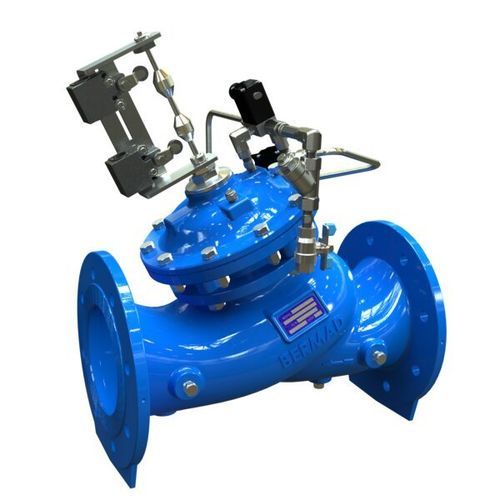

Válvula de diafragma WW-745

com acionamento elétricohidráulicade acionamento hidráulico

Visão geral do produto
Válvula de controle de bomba acionada hidraulicamente (Modelo 745, Série 700 Sigma) que integra lógica de válvula de retenção ativa. Instalada em derivação da linha principal e sincronizada com o controle elétrico da bomba, abre e fecha durante as sequências de partida/parada para evitar golpes de aríete e bloquear a entrada de detritos de partida como areia e pedras no sistema de distribuição.

Características e benefícios

• Atuador hidráulico de câmara dupla
  • Resposta moderada da válvula para abertura/fechamento controlados
  • Diafragma protegido que aumenta a confiabilidade
  • Operação opcional em pressão muito baixa
• Função de retenção ativa sincronizada com o controle elétrico da bomba
• Excelentes propriedades anticavitação e ampla faixa de vazão
• Passagem livre de obstáculos e vedação estanque
• Plugue V‑Port opcional
  • Estabilidade em baixas vazões
• Atuador reparável em linha
  • Acesso rápido para manutenção sem remover o corpo da válvula
• Certificações conforme normas de água potável e funcionais
  • EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 e outras

Aplicações típicas

• Bombas de poço profundo e estações de bombeamento — controlo de partida/desligamento e proteção contra surtos

Como funciona
A válvula é uma unidade derivada acionada hidraulicamente e sincronizada com o controlo elétrico da bomba. Ela abre na partida e fecha na paragem para absorver transientes e evitar surtos na tubulação. O atuador de câmara dupla modera a reação e protege o diafragma, reduzindo o risco de danos por detritos e cavitação e aumentando a vida útil.

Especificações técnicas

• Modelo: 745
• Série: 700 Sigma
• Tipo de produto: Válvula Booster / Válvula de Controle de Bomba (Válvula de Retenção Ativa)
• Operação: acionada hidraulicamente, sincronizada com controlo elétrico da bomba
• Projeto: atuador de câmara dupla; passagem de fluxo livre de obstáculos; plugue V‑Port opcional
• Manutenção: atuador reparável em linha
• Desempenho: ampla faixa de vazão, excelente resistência à cavitação, alta estabilidade e precisão, vedação estanque
• Conformidade: EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 e outras
• Aplicação típica: estações de bombeamento / proteção contra surtos em partida/desligamento de bombas de poço profundo
