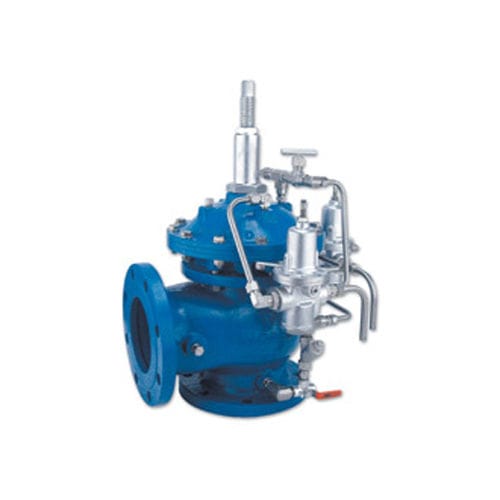

Válvula de diafragma WW-735-M

de acionamento hidráulicode regulaçãopara água

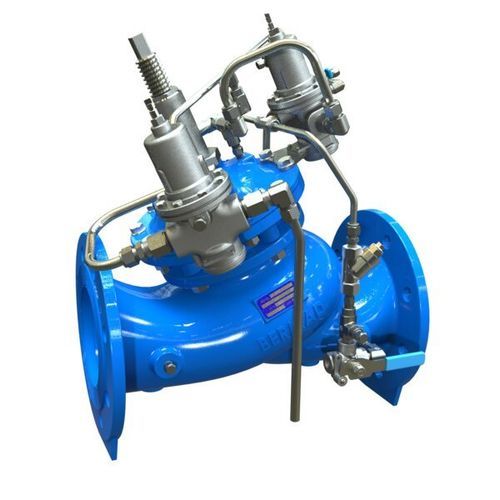

Resumo O modelo 735-M é uma válvula antecipadora de surtos fora de linha, acionada hidraulicamente, com haste de fluxo mecânica, integrante da Série 700 Sigma. Abre imediatamente perante a queda de pressão causada pela paragem brusca da bomba para dissipar a onda de alta pressão de retorno e fecha estanque de forma controlada para prevenir o surto de fecho. A válvula também alivia pressões excessivas no sistema.

Principais características e benefícios

• Projeto anti-cavitacional
• Ampla faixa de vazão
• Alta estabilidade e precisão de controle
• Vedação estanque

Design de câmara dupla

• Reação moderada da válvula a eventos transitórios
• Diafragma protegido
• Operação opcional em pressão muito baixa
• Curva de fechamento moderada para evitar surto de fechamento

Outras características

• Design modular para fácil adição de opções
• Passagem de fluxo livre de obstáculos
• Plugue V-Port opcional para maior estabilidade em baixa vazão
• Materiais adequados para aplicações de água potável
• Atuador reparável em linha para manutenção simplificada
• Certificada conforme EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 e outras normas de água potável/funcionais

Aplicações típicas

• Estações de bombagem — controlo de surtos
• Sistemas de abastecimento de água e irrigação

Características / Especificações técnicas

• Modelo: 735-M
• Série: Série 700 Sigma
• Tipo: válvula antecipadora de surtos (fora de linha, acionada hidraulicamente)
• Haste de fluxo: haste de fluxo mecânica
• Atuador: câmara dupla
• Operação: pré-abertura na paragem da bomba para dissipar a onda de retorno; fecho estanque e controlado para prevenir surto de fechamento; alívio de sobrepressão
• Opções: plugue V-Port para estabilidade em baixa vazão; variantes para muito baixa pressão
• Manutenção: atuador reparável em linha
• Certificações: EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 (e outras normas aplicáveis)
• Setores típicos: estações de água, irrigação
