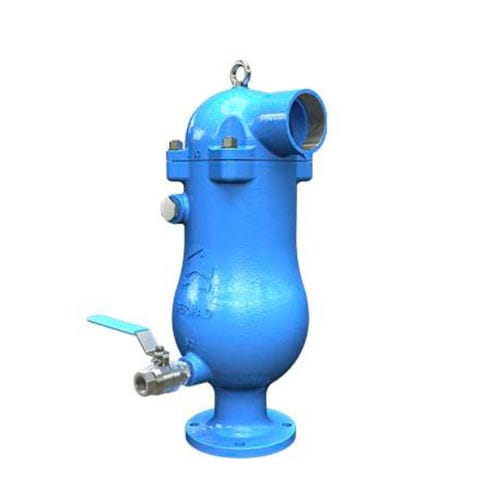

Válvula de alívio de ar WW C80

a gásde baixa pressãopara dutos

Descrição

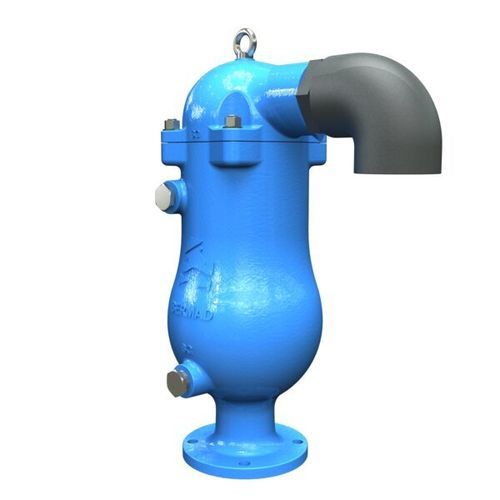

BERMAD C80 é uma válvula ventosa combinada projetada para redes de esgoto e águas residuárias. Ela evacua o ar durante o enchimento da tubulação, libera bolsas de ar e gás em tubulações pressurizadas e permite a entrada de grandes volumes de ar quando a rede é drenada. O corpo alongado e o flutuador inferior reduzem o contato entre o fluido e o mecanismo superior. O design aerodinâmico de duplo orifício e o dispositivo opcional de Proteção Contra Surto (SP) melhoram a proteção contra acumulação de ar/gás e formação de vácuo, garantindo vedação eficaz em baixas pressões.

Características e Benefícios

• Corpo de fluxo reto para vazões superiores ao habitual.
• Vedação dinâmica eficiente em condições de baixa pressão (0,8 psi; 0,05 bar).
• Corpo alongado e flutuador inferior evitam contacto de sólidos com as partes operacionais.
• Duas portas de serviço (superior e inferior) 1" (DN20) BSPT ou NPT para retrolavagem e drenagem.
• Saída lateral rosqueada (3"; DN80) para ligação de dispositivos SP ou IP.
• Estrutura compacta e simples com peças internas resistentes à corrosão para menor manutenção e maior vida útil.
• Duplo orifício e opção SP/IP para melhor desempenho face a vácuo e surtos de pressão.
• Aprovação de fábrica e controlo de qualidade: desempenho e especificações testados em bancada, inclusive em condições de vácuo.

Aplicações típicas

• Estações de bombagem: alívio de ar e prevenção de vácuo.
• Tubulações de água não potável: proteção contra acumulação de ar/gás e formação de vácuo em elevações, mudanças de inclinação e travessias.
• Estações de tratamento de águas residuárias: alívio de ar e proteção contra acumulação de ar/gás e vácuo.

Documentação disponível (exemplos)

• Página de produto C80 (métrico)
• Página de produto C80 (imperial)
• C80 - IOM (Instalação, Operação & Manutenção)
• C80 - Peças sobressalentes
• WW – Air Valves - Ordering Guide
• Air Valves – guia para projetistas - Engineering

Características / especificações técnicas

• Modelo: C80
• Série: Air Valves Series
• Material do corpo: Ferro dúctil
• Design: corpo alongado e flutuador inferior para reduzir contacto do fluido com o mecanismo interno
• Orifício: design de duplo orifício (aerodinâmico)
• Portas de serviço: superior e inferior 1" (DN20) BSPT ou NPT
• Saída lateral: rosqueada 3" (DN80) para SP ou IP
• Vedação: vedação dinâmica eficiente em baixa pressão (0,8 psi; 0,05 bar)
• Partes internas: totalmente resistentes à corrosão
• Opcional: dispositivo de Proteção Contra Surto (SP) ou Prevenção de Entrada (IP)
• Certificações / Normas: SAI AS4883 (Austrália)
• Testes: ensaios em fábrica incluindo condições de pressão de vácuo
