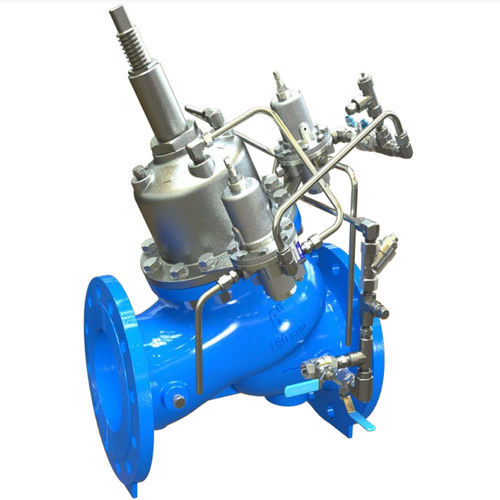

Válvula de pistão 835-M

hidráulicade acionamento hidráulicode regulação

Visão geral Válvula de controle com antecipação de surtos, operada hidraulicamente e acionada por pistão, modelo 835-M (Série 800). A válvula abre imediatamente em resposta à queda de pressão causada pela parada brusca da bomba para pré-abrir e dissipar a onda de alta pressão de retorno, prevenindo surtos. Fecha suavemente e de forma estanque conforme permitido pela função de alívio para evitar surtos de fechamento e também alivia pressão excessiva do sistema.

Principais Características e Benefícios

• Projeto acionado por pistão — adequado para serviço de alta pressão
• Acionado pela pressão da linha — operação independente sem fonte de energia externa
• Simplicidade eficiente
  • Solução custo-efetiva
  • Baixa manutenção
  • Acessórios externos mínimos
• Manutenção em linha — facilita a assistência e reduz tempo de inatividade
• Design de câmara dupla
  • Reação moderada da válvula
  • Curva de fechamento controlada
• Design flexível — fácil adição de funcionalidades opcionais
• Fluxo semi-reto — trajetória de fluxo não turbulenta para melhor desempenho hidráulico
• Assento elevado em aço inoxidável — resistente à cavitação
• Passagem plena sem obstáculos — fluxo confiável e sem obstruções
• Plugue V-Port opcional — controlo estável em baixas vazões

Aplicações típicas

• Estações de bombagem — controle e alívio de surtos

Especificações técnicas

• Modelo: 835-M
• Série: Série 800
• Tipo de produto: válvula de controle com antecipação de surtos
• Acionamento: operada hidraulicamente, acionada por pistão
• Haste de fluxo: haste de fluxo mecânica
• Design: câmara dupla
• Assento: assento elevado em aço inoxidável (resistente à cavitação)
• Trajeto de fluxo: fluxo semi-reto, passagem plena sem obstáculos
• Opcional: plugue de estrangulamento V-Port para estabilidade em baixa vazão
• Manutenção: em linha, fácil manutenção
• Uso típico: estações de bombagem para controle e alívio de surtos
• Código interno / código de barras: 30587
• Documentação disponível: página do produto (métrico & imperial), IOM, Guia de Pedidos Série 800, documentos de engenharia Série 800, recursos CAD
