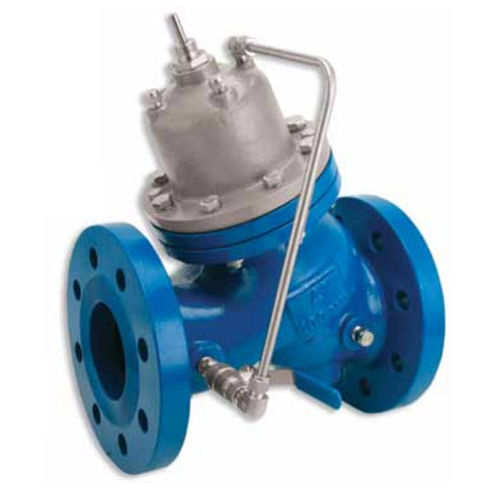

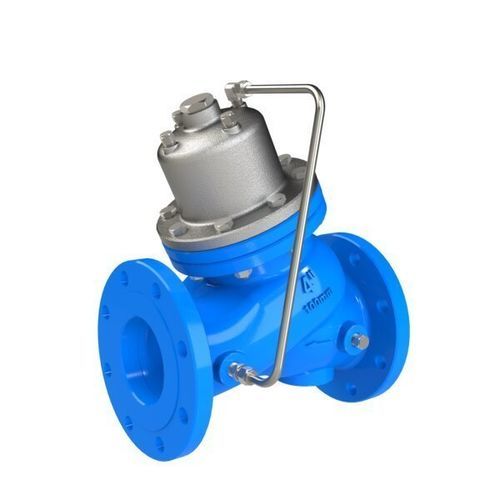

Válvula de pistão WW-820-PP

de acionamento hidráulicoredutora de pressãode assento

Visão geral
Válvula redutora de pressão proporcional operada hidraulicamente com atuador de pistão que reduz pressão de montante mais alta para pressão de jusante mais baixa numa relação fixa. A relação de redução fixa é definida pelo tamanho da válvula e pelo tipo de obturador.

Série / Segmento
Série 800. Segmentos: Redes de água; Edifícios e construção.

Principais características e benefícios

• Projeto com atuador de pistão para serviço de alta pressão
• Pilotada pela pressão da linha — operação independente sem fonte externa de energia
• Design simples e de fácil manutenção
  • Solução com custo-benefício
  • Manutenção em linha facilitada
  • Poucos acessórios externos necessários
• Recurso de retenção incorporado — substitui válvula de retenção de tamanho de linha
• Manutenção em linha — inspeção e manutenção simplificadas
• Design de câmara dupla
  • Reação da válvula moderada
  • Curva de fechamento suave
• Design flexível — facilita adição de opções
• Fluxo semi-reto — turbulência reduzida
• Assento elevado em aço inoxidável — resistente à cavitação
• Passagem plena sem obstáculos — capacidade de fluxo preservada
• Plugue V-Port opcional — controle estável em baixas vazões

Aplicações típicas

• Primeiro estágio em sistemas de redução de pressão de dois estágios
• Sistemas municipais e nacionais — redução de pressão em tubulações em declive
• Estações de bombeamento — minimizar cavitação e ruído em válvulas de circulação

Notas de projeto e operação

• Operada hidraulicamente com atuador de pistão projetada para serviço de alta pressão
• Relação fixa de redução definida pelo tamanho da válvula e tipo de obturador
• Pilotagem por pressão da linha fornece operação independente sem energia externa
• Câmara dupla e fechamento moderado reduzem golpes de aríete e garantem resposta estável

Especificações técnicas

• Designação comercial (modelo): 820-PP
• Série: Série 800
• Tipo de atuador: Atuador de pistão
• Operação: Operada hidraulicamente, pilotada pela pressão da linha
• Padrão de fluxo: Semi-reto / não turbulento
• Assento: Assento elevado em aço inoxidável (resistente à cavitação)
• Características de projeto: Câmara dupla; recurso de retenção incorporado; passagem plena sem obstáculos
• Opcional: Plugue V-Port para desempenho estável em baixo fluxo
• Serviço: Serviço de alta pressão; manutenção em linha para facilitar intervenções
• Usos típicos: Redução de pressão (primeiro estágio de sistemas em dois estágios), controle de pressão em tubulações em declive, proteção de estações de bombeamento
• Código interno / barcode: 30551
