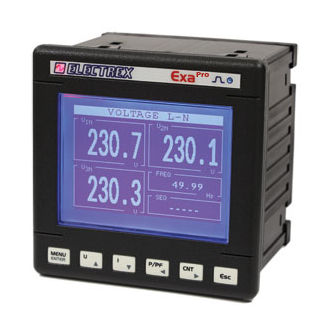

Analisador de monitoramento PFAE9-1B102-EM0 EXA PRO 96 5A

para centralindustrialde qualidade da energia

Visão geral do produto
Analisador de energia, harmónicos e qualidade de potência concebido para ambientes industriais e comerciais exigentes. Fornece análise harmonica detalhada, medição de energia por fase e registo de eventos de qualidade de tensão para monitorização precisa e conformidade.

Principais características

• Classe de precisão 0.5S
• Ligação a TC ../5A ou ../1A (TCs não incluídos)
• Medição de THD e TDD em tensão e corrente
• Medição de corrente do neutro; Vmax/Vmin; Imax e potência ativa
• Medição de energia ativa por fase com contadores de energia totais e por fase
• Análise de harmónicas mono até à 31.ª ordem em tensões trifásicas e nas três correntes de linha em tempo real
• Registador de dados integrado para contadores de energia e eventos de tensão (interrupções, afundamentos, sobretensões)
• Deteção e configuração da sequência de fases
• Quatro temporizadores de funcionamento e oito alarmes configuráveis com suporte a lógicas complexas
• Ecrã LCD gráfico e LED de calibração
• Comunicação via Modbus-RTU sobre RS485
• Firmware atualizável remotamente; expansível via códigos PUK para funcionalidades futuras

Aplicações
Análise da qualidade de potência e monitorização energética em instalações industriais, unidades comerciais e locais críticos que exigem medições detalhadas de harmónicas, registo de eventos e contabilização de energia por fase.

Documentação disponível
Ficha técnica e manual de instalação disponíveis para download no site do fabricante (ficheiros PDF).

Especificações técnicas

• Código do produto: PFAE9-1B102-EM0
• Família de modelos: EXA PRO 96
• Dimensões de montagem no painel: 96 × 96 mm
• Alimentação: 230–240 VAC
• Ligação TC: ../5A ou ../1A (TCs não incluídos)
• Precisão: classe 0.5S
• Análise harmónica: até à 31.ª ordem (tensões trifásicas e correntes de linha, tempo real)
• Medições: THD, TDD, corrente de neutro, Vmax/Vmin, Imax, potência ativa, energia ativa por fase
• Registador de dados: contadores de energia totais e por fase; regista eventos de tensão (interrupções, afundamentos, sobretensões)
• Alarmes e temporizadores: 4 temporizadores de funcionamento; 8 alarmes configuráveis; lógicas complexas suportadas
• Ecrã e indicadores: ecrã LCD gráfico; LED de calibração
• Comunicação: Modbus-RTU sobre RS485
• Firmware: atualizável remotamente; expansível via códigos PUK
• Conformidade: EN 50470-1, EN 50470-3
