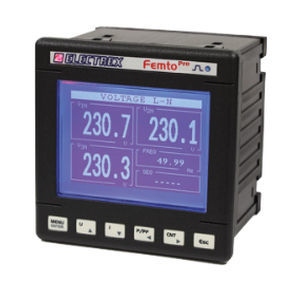

Analisador de sinal PFA69-FB1Z2-EMF FEMTO PRO 96 F

de monitoramentopara rede elétricapara redes elétricas trifásicas

Visão geral
FEMTO PRO 96 F PFA69-FB1Z2-EMF é um analisador Harmonic & Power Quality para sistemas mono-/trifásicos (até 3 linhas monofásicas). Classe de precisão global 1 (FEMTO PRO F + TC flexíveis abertos). Projetado para uso com TC flexíveis abertos série FCTS (não incluídos); fundo de escala de corrente configurável até 4000 A.

Funções de medição

• Medida de THD e TDD em tensão e corrente
• Medida da corrente do neutro
• Deteção de tensão máxima e mínima
• Deteção de corrente e potência máximas
• Energia ativa por fase
• Análise harmónica em tempo real até à 31.ª ordem para 3 tensões de fase e 3 correntes de linha

Registo e gestão de dados

• Datalogger integrado para armazenamento de 4 componentes harmónicas
• Armazenamento de contadores de energia totais e por fase
• Registo de valores médios, mínimos e máximos de tensões, correntes, potências e frequência
• Deteção e registo de eventos de tensão (interrupções, afundamentos e sobretensões)

Configuração e alarmes

• Deteção e configuração da sequência de fases
• Quatro faixas temporais de funcionamento
• 8 alarmes configuráveis, incluindo lógicas complexas

Interfaces e integração

• Ecrã LCD gráfico
• LED de calibração
• Comunicação Modbus-RTU via RS485
• Porta Bus SIO para integrar módulos de expansão Milli Pro I/O e Milli Pro sensor (Entradas/Saídas e/ou sensores ambientais)
• Firmware atualizável remotamente

Alimentação e dimensões

• Tensão de alimentação: 230-240 Vac
• Dimensões frontal/painel: 96×96 mm

Conformidade
Compatível com EN 50470-1 e EN 50470-3.

Características / especificações técnicas

• Código do produto: PFA69-FB1Z2-EMF
• Nome comercial: FEMTO PRO 96 F
• Tipo: Analisador Harmonic & Power Quality (mono-/trifásico, até 3 linhas monofásicas)
• Classe de precisão global: Classe 1 (FEMTO PRO F + TC flexíveis abertos)
• TC recomendados: TC flexíveis abertos série FCTS (não incluídos)
• Fundo de escala de corrente configurável: até 4000 A
• Análise harmónica: até 31.ª ordem
• Datalogger: armazenamento de 4 componentes harmónicas, contadores de energia, valores médios/min/máx
• Eventos de qualidade da rede: interrupções, afundamentos, sobretensões
• Alarmes: até 8 alarmes configuráveis, 4 faixas temporais
• Interfaces: Modbus-RTU (RS485), Porta Bus SIO para módulos de expansão
• Ecrã: LCD gráfico
• Firmware: atualizável remotamente
• Dimensões do painel: 96 × 96 mm
• Alimentação: 230-240 Vac
• Normas: EN 50470-1, EN 50470-3
