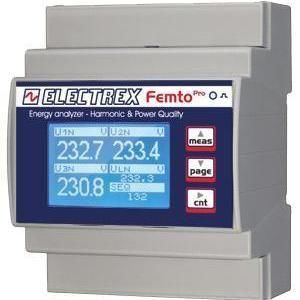

Analisador de monitoramento PRA64-EB1Z2-EMF FEMTO PRO D4 ECT PLUG

para rede elétricaindustrialde potência

Visão geral do produto
Analisador de energia de Harmónicos e Qualidade para sistemas monofásicos e trifásicos (até 3 linhas monofásicas). Classe de precisão 0,5S; projetado para uso com transformadores de corrente externos ECT (não incluídos). Análise harmónica por ordem em tempo real até a 31.ª ordem em tensões de fase e correntes de linha. Registo de dados integrado, gravação de eventos de tensão (interrupções, sags e swells), deteção da ordem de fases, quatro temporizadores e oito alarmes configuráveis. Ecrã gráfico LCD e LED de calibração. Comunicação Modbus-RTU (RS485) e barramento SIO para expansões Milli Pro. Montagem em trilho DIN, 4 módulos. Alimentação 230–240 VAC.

Funções principais

• Mede THD e TDD em tensão e corrente
• Mede corrente de neutro, tensão máxima/mínima, corrente e potência máximas
• Medição de energia ativa por fase e contadores de energia totais
• Análise harmónica por ordem até 31.ª ordem em tempo real
• Registador de dados integrado para componentes harmónicos e valores estatísticos (média/min/max)
• Registo de eventos de tensão: interrupções, sags e swells
• Deteção e configuração da sequência de fases
• 4 temporizadores operacionais e 8 alarmes configuráveis com suporte a lógica complexa
• Ecrã LCD gráfico e LED de calibração
• Firmware atualizável remotamente via códigos PUK

Especificações técnicas

• Código do produto: PRA64-EB1Z2-EMF
• Modelo: FEMTO PRO D4
• Tipo: Analisador de Energia Harmónicos e Qualidade (mono/trifásico, até 3 linhas monofásicas)
• Classe de precisão: 0,5S
• Transformadores de corrente externos: ECT necessários (não incluídos), exemplo 100 A cód. PFAE000-09
• Análise harmónica: por ordem até 31.ª ordem em 3 tensões de fase e 3 correntes de linha (tempo real)
• Parâmetros medidos: THD, TDD, tensão, corrente, corrente de neutro, potência, energia ativa, valores médio/min/max, frequência
• Registador de dados: componentes harmónicos, contadores de energia totais e por fase, valores estatísticos
• Registo de eventos: interrupções de tensão, sags, swells
• Temporizadores & alarmes: 4 temporizadores; 8 alarmes configuráveis com lógica complexa
• Comunicação: Modbus-RTU (RS485); Bus SIO para módulos Milli Pro I/O e Milli Pro Sensor
• Ecrã: LCD gráfico; indicador: LED de calibração
• Firmware: atualizável remotamente e expansível via códigos PUK
• Montagem: trilho DIN, 4 módulos
• Conexões: conectores RJ45 e bornes removíveis
• Alimentação: 230–240 VAC
• Normas: EN 50470-1, EN 50470-3
