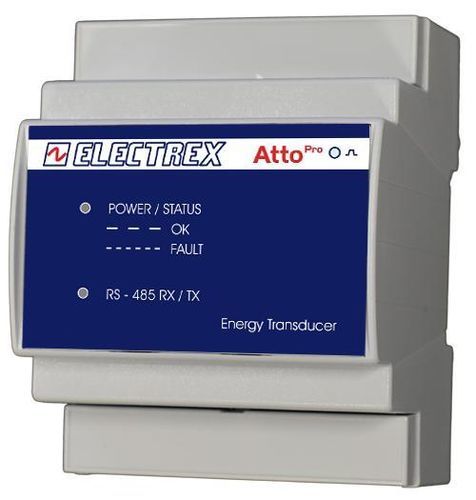

Analisador de monitoramento PRA74-E0102-E00 ATTO PRO D4 ECT PLUG

para rede elétricade rede de CAelétrico

Visão geral do produto
Analisador de energia monofásico/trifásico (até 3 linhas monofásicas). Classe de precisão 0,5S. Requer transformadores de corrente ECT externos (não incluídos), por exemplo 100A código PFAE000-09.

Principais características

• Mede THD e TDD em tensão e corrente
• Mede corrente do neutro
• Mede tensão máxima e mínima
• Mede corrente e potência máximas
• Mede energia ativa por fase
• Detecção e configuração da sequência de fases
• Quatro temporizadores de funcionamento
• Oito alarmes configuráveis com suporte para lógicas complexas
• LED de calibração para energia, LED de estado e LED de comunicação RS485
• Comunicação via Modbus-RTU sobre RS485
• Firmware atualizável remotamente e expansível via códigos PUK
• Montagem em trilho DIN, 4 módulos
• Instalação via terminais de parafuso
• Alimentação: 230–240 VAC
• Em conformidade com as normas EN 50470-1 e EN 50470-3

Código do produto
Cód.: PRA74-E0102-E00

Documentação

• Ficha técnica Femto Pro - Atto Pro (Tipo: pdf)

Características / especificações técnicas

• Tipo de produto: Analisador de energia monofásico/trifásico (até 3 linhas monofásicas)
• Classe de precisão: 0,5S
• Transformadores de corrente: ECT externos (não incluídos) — exemplo 100A código PFAE000-09
• Parâmetros medidos: THD, TDD (tensão e corrente), corrente do neutro, Vmax/Vmin, Imax, potência, energia ativa por fase
• Detecção de fases: Detecção e configuração da sequência de fases
• Temporizadores: 4
• Alarmes: 8 alarmes configuráveis com suporte a lógicas complexas
• Indicadores: LED de calibração para energia, LED de estado, LED de comunicação RS485
• Protocolo de comunicação: Modbus-RTU sobre RS485
• Firmware: atualizável remotamente; expansível via códigos PUK
• Montagem: trilho DIN, 4 módulos
• Conexões: terminais de parafuso
• Alimentação: 230–240 VAC
• Normas: EN 50470-1, EN 50470-3
