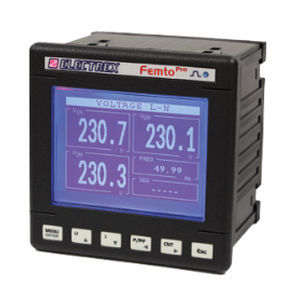

Analisador para rede PFA69-FB102-EM0 FEMTO PRO 96 F H PQ LOG

industrialde qualidade da energiade potência

Visão geral
FEMTO PRO 96 F RS485 H PQ LOG ENERGY 230-240V. Código PFA69-FB102-EM0.

Resumo funcional
Analisador de energia e qualidade de potência mono/trifásico (até 3 linhas monofásicas) com datalogger integrado e comunicação Modbus-RTU RS485. Precisão global Classe 1 quando usado com TC flexíveis (série FCTS).

Medição e análise

• Precisão global: Classe 1 (com Femto Pro F + TC flexíveis).
• Medição de THD (Total Harmonic Distortion) e TDD em tensão e corrente.
• Medição da corrente de neutro.
• Detecção de tensão máxima e mínima.
• Detecção de corrente e potência de pico.
• Medição de energia ativa por fase.
• Análise de harmônicos em tempo real até a 31.ª ordem para as 3 tensões de fase e as 3 correntes de linha.

Datalogging e eventos de qualidade

• Datalogger integrado para armazenamento de contadores de energia totais e por fase.
• Registo de eventos de tensão: cortes, quedas (sags) e sobreelevações (swells).

Alarmes e lógicas

• Quatro tempos de funcionamento configuráveis.
• Oito alarmes configuráveis com suporte a lógicas complexas.

Instalação e periféricos

• Uso com TC flexíveis de abertura série FCTS (TC não incluídos).
• Fundo de escala configurável até 4000 A.
• Deteção e configuração da sequência de fases.

Interfaces, ecrã e manutenção

• Ecrã gráfico LCD.
• LED de calibração.
• Comunicação: Modbus-RTU via RS485.
• Firmware atualizável remotamente.
• Expansões futuras possíveis via códigos PUK.

Alimentação, dimensões e conformidade

• Alimentação: 230-240 Vac.
• Dimensão frontal: 96 × 96 mm.
• Conformidade: EN 50470-1 e EN 50470-3.

Especificações técnicas

• Modelo: FEMTO PRO 96 F (Código PFA69-FB102-EM0).
• Aplicação: medição de energia, harmónicos e análise de qualidade de potência em configuração mono/trifásica (até 3 linhas monofásicas).
• Precisão: Classe 1 (com TC flexíveis).
• TC suportados: TC flexíveis de abertura série FCTS (não incluídos), fundo de escala até 4000 A.
• Parâmetros medidos: THD, TDD, correntes de linha e neutro, tensões de fase, energia ativa por fase, valores máximos/mínimos de tensão, corrente e potência.
• Análise harmónica: componentes harmónicas até à 31.ª ordem em tempo real.
• Datalogger: armazena contadores de energia total e por fase e eventos de tensão (cortes, sags, swells).
• Alarmes: 8 alarmes configuráveis, 4 tempos de funcionamento.
• Ecrã: LCD gráfico; LED de calibração presente.
• Comunicação: Modbus-RTU RS485.
• Firmware: atualizado remotamente; expansões via códigos PUK.
• Dimensão frontal: 96 × 96 mm.
• Alimentação: 230-240 Vac.
• Normas: Conforme EN 50470-1 e EN 50470-3.
