Analisador de monitoramento PFAE6-1H102-E00 EXA PRO D6 5A CLAMP
para rede elétricade rede de CApara redes elétricas trifásicas

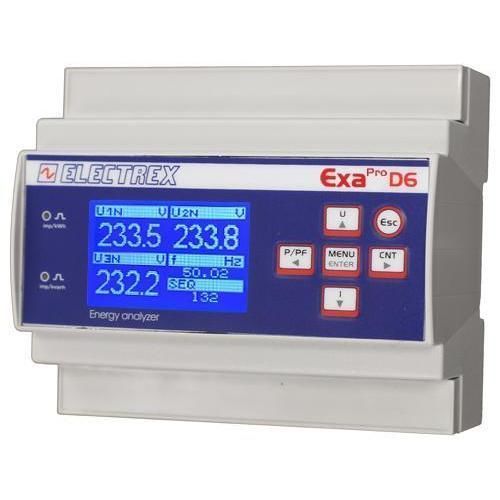

Analisador de monitoramento - PFAE6-1H102-E00 EXA PRO D6 5A CLAMP - ELECTREX - para rede elétrica / de rede de CA / para redes elétricas trifásicas
Analisador de monitoramento - PFAE6-1H102-E00 EXA PRO D6 5A CLAMP - ELECTREX - para rede elétrica / de rede de CA / para redes elétricas trifásicas
Guardar nos favoritos
Comparar
Mais informações no site da ELECTREX

Características

Âmbito de utilização
de monitoramento, para rede elétrica, para redes elétricas trifásicas, de rede de CA, industrial
Mensurando
de harmônicos, de qualidade da energia, de potência, de tensão, de energia
Configuração
para trilho DIN
Tipo de detector
FFT
Nível de proteção
robusto
Outras características
em tempo real, digitais, RS485, gráfico, multicanal

Descrição

Visão geral
Analisador de harmónicos e energia da família EXA PRO D6, concebido para ambientes industriais e adversos. Fornece análise de harmónicos em tempo real e medições completas de qualidade de energia e energia ativa para sistemas trifásicos. Montagem em calha DIN, largura 6 módulos, alimentação 230–240 VAC.

Funções principais e medições
  • Análise de harmónicos por ordem até à 31.ª ordem em tensões trifásicas e três correntes de linha em tempo real
  • Medição de energia ativa por fase
  • Métricas de distorção: THD (Total Harmonic Distortion) e TDD em tensão e corrente
  • Monitorização do neutro: medição da corrente do neutro
  • Extremos e picos: tensão máx/mín, corrente máx e potência máxima
  • Gestão de fases: deteção e configuração da sequência de fases
  • Alarmes e lógica: oito alarmes configuráveis com suporte para condições lógicas complexas
  • Temporizadores: quatro temporizadores operacionais
  • Ecrã e indicadores: ecrã LCD gráfico e LED de calibração
  • Comunicação: Modbus-RTU sobre RS485; firmware atualizável remotamente e expansível através de códigos PUK


Instalação e mecânica
  • Montagem em calha DIN
  • Tamanho: 6 módulos
  • Alimentação: 230–240 VAC
  • Projetado para ambientes adversos


Conformidade
  • Normas: EN 50470-1 e EN 50470-3


Documentação
Ficha técnica e manual de instalação (PDF) disponíveis junto do fabricante.

Código do produto
PFAE6-1H102-E00

Especificações técnicas
  • Família: EXA PRO D6
  • Modelo: PFAE6-1H102-E00
  • Classe de precisão: 0,5S
  • Ligação a TC: ../5A ou ../1A (TC não incluídos)
  • Análise de harmónicos: até à 31.ª ordem, em tempo real, tensões trifásicas e três correntes de linha
  • Parâmetros medidos: THD, TDD, corrente de neutro, tensão máx/mín, corrente máx, potência máx, energia ativa por fase
  • Deteção e configuração da sequência de fases
  • Temporizadores: quatro
  • Alarmes: oito alarmes configuráveis com suporte de lógica complexa
  • Ecrã: LCD gráfico
  • Indicador: LED de calibração
  • Protocolo de comunicação: Modbus-RTU (RS485)
  • Firmware: atualizável remotamente; expansível via códigos PUK
  • Montagem: calha DIN
  • Largura: 6 módulos
  • Alimentação: 230–240 VAC
  • Ambiente de operação: projetado para ambientes adversos
  • Conformidade: EN 50470-1, EN 50470-3
