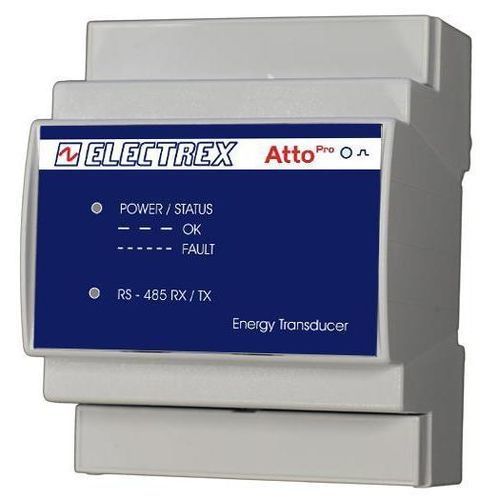

Analisador para rede elétrica PRA74-EH102-E00 ATTO PRO D4 ECT PLUG

elétricopara redes elétricas trifásicaspara redes elétricas monofásicas

Visão geral do produto
Analisador de energia monofásico e trifásico (até 3 linhas monofásicas) com classe de precisão 0,5S. Projetado para uso com transformadores de corrente ECT externos (não incluídos). Mede parâmetros de tensão e corrente, incluindo THD e TDD, corrente de neutro, tensão máxima e mínima, corrente e potência máximas e energia ativa por fase. Realiza análise de harmónicos individuais até à 31.ª ordem em tempo real nas três tensões de fase e nas três correntes de linha. Inclui deteção de sequência de fases, quatro temporizadores de funcionamento e oito alarmes configuráveis com suporte a lógicas complexas. LEDs para calibração de energia, estado e comunicação RS485. Comunicação Modbus-RTU via RS485. Firmware atualizável remotamente e expansível via códigos PUK. Montagem em trilho DIN, 4 módulos; ligações por terminais de parafuso. Alimentação 230-240 VAC. Conforme EN 50470-1 e EN 50470-3.

Características

• Medições monofásicas e trifásicas (até 3 linhas monofásicas)
• Classe de precisão 0,5S
• Suporta transformadores de corrente ECT externos (não incluídos)
• Mede THD e TDD em tensão e corrente
• Medição de corrente de neutro
• Monitorização tensão máx/mín, corrente máxima e potência máxima
• Energia ativa por fase
• Análise de harmónicos individuais até à 31.ª ordem em tempo real
• Deteção e configuração da sequência de fases
• Quatro temporizadores de funcionamento
• Oito alarmes configuráveis com suporte a lógica complexa
• LEDs indicadores: calibração de energia, estado, comunicação RS485
• Comunicação Modbus-RTU via RS485
• Firmware atualizável remotamente e expansão via códigos PUK
• Montagem em trilho DIN (4 módulos) e ligações por terminais de parafuso
• Alimentação 230-240 VAC

Especificações técnicas

• Família de modelo: ATTO PRO D4
• Código do produto: PRA74-EH102-E00
• Configurações suportadas: Monofásico e Trifásico (até 3 linhas monofásicas)
• Precisão: Classe 0,5S
• Transformadores de corrente: ECT externos necessários (ex. para 100 A: código PFAE000-09)
• Harmónicos: Análise de harmónicos individuais até à 31.ª ordem para 3 tensões de fase e 3 correntes de linha (tempo real)
• Medições de qualidade: THD e TDD em tensão e corrente
• Medições adicionais: corrente de neutro, tensão máx/mín, corrente máx, potência máx, energia ativa por fase
• Temporizadores: 4 temporizadores de funcionamento
• Alarmes: 8 alarmes configuráveis com suporte a lógica complexa
• LEDs: calibração energia, estado, comunicação RS485
• Protocolo de comunicação: Modbus-RTU via RS485
• Firmware: Atualizável remotamente; expansível via códigos PUK
• Montagem: Trilho DIN, 4 módulos
• Conexões: Terminais de parafuso
• Alimentação: 230-240 VAC
• Normas: EN 50470-1, EN 50470-3
