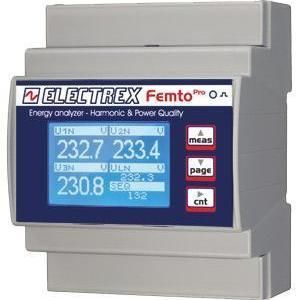

Analisador para rede elétrica PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4

de rede de CAindustrialde qualidade da energia

Visão geral do produto
PFA64-1H102-E00 FEMTO PRO D4 é um analisador de energia e qualidade de potência para sistemas monofásicos e trifásicos (até 3 linhas monofásicas). Fornece precisão classe 0,5S e conexão a transformadores de corrente externos (../5A ou ../1A, TAs não incluídos). O equipamento mede THD e TDD em tensão e corrente, corrente de neutro, tensões máxima e mínima, corrente e potência máximas e energia ativa por fase. Executa análise de harmônicos por ordem até a 31.ª em tempo real nas 3 tensões de fase e 3 correntes de linha. Inclui detecção de sequência de fases, configurações de fase, ecrã LCD gráfico e LED de calibração. Comunicação Modbus-RTU via RS485. Firmware atualizável remotamente e expansível via códigos PUK. Montagem em trilho DIN, 4 módulos; terminais de parafuso. Alimentação 230-240 VAC. Conforme EN 50470-1 e EN 50470-3.

Principais características

• Modelo / código: PFA64-1H102-E00
• Família de produto: FEMTO PRO D4
• Medida monofásica e trifásica (até 3 linhas monofásicas)
• Classe de precisão 0,5S
• Entrada de TC: ../5A ou ../1A (TCs externos não incluídos)
• Mede THD e TDD em tensão e corrente
• Mede corrente de neutro, tensões máx/mín, corrente e potência máx, energia ativa por fase
• Análise de harmônicos em tempo real até a 31.ª ordem nas 3 tensões de fase e 3 correntes de linha
• Detecção de sequência de fases e configurações de fase configuráveis
• Quatro temporizadores de operação e oito alarmes configuráveis com suporte a lógicas complexas
• Ecrã LCD gráfico e LED de calibração
• Comunicação: Modbus-RTU via RS485
• Firmware atualizável remotamente e expansível via códigos PUK
• Montagem: trilho DIN, 4 módulos; instalação por terminais de parafuso
• Alimentação: 230-240 VAC
• Normas: EN 50470-1, EN 50470-3

Especificações técnicas

• Código do produto: PFA64-1H102-E00
• Nome comercial: FEMTO PRO D4
• Tipo: Analisador Harmonic & Power Quality para sistemas mono- e trifásicos (até 3 linhas monofásicas)
• Classe de precisão: 0,5S
• Entrada TC: ../5A ou ../1A (TCs externos necessários)
• Análise de harmônicos: até a 31.ª ordem em tempo real
• Métricas de qualidade de potência: THD, TDD, corrente de neutro, tensões máx/mín, corrente máx, potência, energia ativa por fase
• Funções de fase: detecção de sequência de fases e configurações de fase configuráveis
• Temporizadores: quatro temporizadores de operação
• Alarmes: oito alarmes configuráveis com suporte a condições lógicas complexas
• Ecrã: LCD gráfico
• Indicador: LED de calibração
• Comunicações: Modbus-RTU via RS485
• Firmware/Expansões: atualização remota e expansões via códigos PUK
• Montagem: trilho DIN, ocupa 4 módulos
• Terminais: conexões por parafuso
• Alimentação: 230-240 VAC
• Conformidade: EN 50470-1, EN 50470-3
