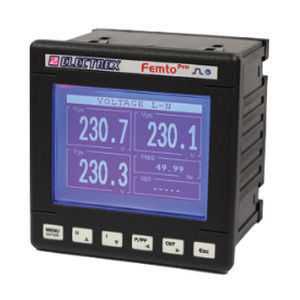

Analisador para rede elétrica FEMTO PRO 96 F

para redes elétricas trifásicaspara redes elétricas monofásicasde potência

Código do produto
Cód. PFA69-F0102-E00

Descrição
Analisador de energia mono-trifásico (até 3 linhas monofásicas) com classe de precisão global 1 (Femto Pro F + TC flexíveis). Projetado para uso com transformadores de corrente flexíveis de abertura série FCTS (não incluídos); fundo de escala configurável até 4000 A. Mede THD e TDD em tensão e corrente, corrente de neutro, tensão máxima e mínima, corrente e potência máximas e energia ativa por fase. Detecção e configuração do sentido de rotação das fases. Quatro tempos de funcionamento e 8 alarmes configuráveis com lógicas complexas.

Principais características

• Medição monofásica e trifásica (até 3 linhas monofásicas)
• Classe de precisão global 1 (com TC flexíveis)
• Compatível com TC flexíveis de abertura série FCTS (TC não incluídos)
• Fundo de escala configurável até 4000 A
• Medição de THD e TDD em tensão e corrente
• Medição da corrente de neutro
• Detecção de tensão máxima e mínima
• Detecção de corrente e potência máximas
• Medição da energia ativa por fase
• Detecção e configuração do sentido de rotação das fases
• Quatro tempos de funcionamento
• 8 alarmes configuráveis com lógicas complexas
• Display gráfico LCD
• LED de calibração
• Comunicação Modbus-RTU RS485
• Firmware atualizável remotamente; expansões futuras por códigos PUK
• Corte de painel 96×96 mm
• Alimentação 230-240 Vac
• Conforme EN 50470-1 e EN 50470-3

Documentos disponíveis
Ficha do produto e instruções de instalação (pdf) disponíveis no site do fabricante.

Características / Especificações técnicas

• Tipo: Analisador de energia mono-trifásico
• Precisão: Classe 1 global (com TC flexíveis)
• Tensões medidas: tensão e parâmetros associados (incluindo THD/TDD)
• Correntes medidas: corrente de fase e corrente de neutro; fundo de escala configurável até 4000 A com TC adequados
• Parâmetros calculados: energia ativa por fase, potência máxima, valores min/max de tensão
• Alarmes: 8 alarmes configuráveis (lógicas complexas suportadas)
• Comunicação: Modbus-RTU via RS485
• Interface de usuário: display gráfico LCD + LED de calibração
• Firmware: atualizável remotamente; expansões via códigos PUK
• Dimensões do painel: 96×96 mm (frente)
• Alimentação: 230-240 Vac
• Normas: EN 50470-1, EN 50470-3
• Acessórios: Compatível com TC flexíveis de abertura série FCTS (não incluídos)
