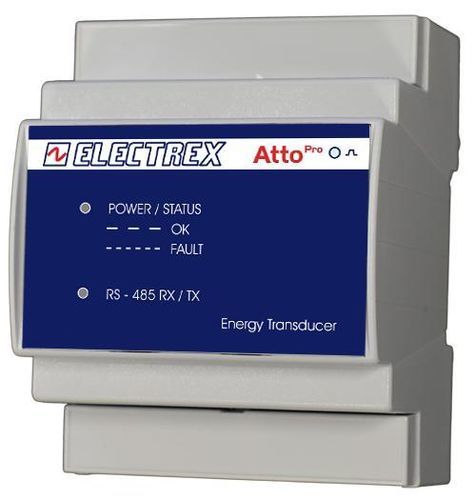

Analisador para rede elétrica PFA74-10102-E00 ATTO PRO D4 5A

para redes elétricas trifásicaspara redes elétricas monofásicasde potência

Visão geral do produto
Analisador de energia mono/trifásico (até 3 linhas monofásicas). Modelo PFA74-10102-E00 ATTO PRO D4. Classe de precisão 0,5S. Ligação via TC externos (5A ou 1A, TC não incluídos). Mede parâmetros harmónicos e de perturbação em tensão e corrente e fornece energia ativa por fase. Alimentação: 230–240 VAC. Conformidade: EN 50470-1, EN 50470-3.

Características

• Mede THD e TDD em tensão e corrente
• Medição da corrente do neutro
• Deteção de tensão máxima e mínima
• Deteção de corrente e potência máximas
• Medição da energia ativa por fase
• Deteção da sequência de fases e configurações de fase
• Quatro temporizadores de operação
• Oito alarmes configuráveis com suporte a lógicas complexas
• LED de calibração de energia
• LED de estado
• LED de comunicação RS485
• Comunicação via Modbus-RTU sobre RS485
• Firmware atualizável remotamente e expansível através de códigos PUK
• Montagem em trilho DIN, largura 4 módulos
• Instalação por bornes de parafuso

Especificações técnicas

• Tipo: Analisador de energia mono/trifásico (até 3 linhas monofásicas)
• Classe de precisão: 0,5S
• Entrada de corrente: via TC externos (5A ou 1A, não incluídos)
• Parâmetros medidos: THD, TDD, tensão, corrente, corrente do neutro, energia ativa por fase, tensão máx/mín, corrente máx, potência máx
• Funções de fase: deteção da sequência de fases e configurações configuráveis
• Temporizadores e alarmes: 4 temporizadores; 8 alarmes configuráveis com suporte a lógicas complexas
• Indicadores LED: LED calibração energia, LED estado, LED comunicação RS485
• Comunicação: Modbus-RTU sobre RS485
• Firmware: atualizável remotamente; expansões via códigos PUK
• Montagem: trilho DIN; largura 4 módulos
• Instalação: bornes de parafuso
• Alimentação: 230–240 VAC
• Normas: EN 50470-1, EN 50470-3
