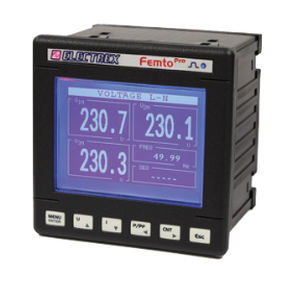

Analisador para rede elétrica PFA69-EB1Z2-EMF FEMTO PRO 96 ECT

para redes elétricas trifásicaspara redes elétricas monofásicasde qualidade da energia

Visão geral
Analisador de harmónicos e qualidade de energia para sistemas monofásicos e trifásicos (até 3 linhas monofásicas) com classe de precisão 0,5S. Requer transformadores de corrente externos ECT (não incluídos), ex.: 100A cod. PFAE000-09. Mede THD e TDD em tensão e corrente, corrente de neutro, tensão máxima e mínima, corrente e potência de pico e energia ativa por fase. Análise de harmónicos individuais até a 31.ª ordem para as 3 tensões de fase e 3 correntes de linha em tempo real. Datalogger integrado para armazenamento de componentes harmónicos, contadores de energia totais e por fase, e valores médios/min/max de tensões, correntes, potências e frequência. Detecção e registo de eventos de tensão (interrupções, afundamentos e sobretensões) para análise da qualidade de energia. Detecção e configuração do sentido de fase. Quatro intervalos de funcionamento e oito alarmes configuráveis com lógicas complexas. Ecrã gráfico LCD e LED de calibração. Comunicação Modbus-RTU RS485. Porta Bus SIO para integrar módulos de expansão Milli Pro I/O e Milli Pro sensor (entradas/saídas e sensores ambientais). Firmware atualizável remotamente. Dimensões do painel frontal 96×96 mm. Alimentação 230-240 Vac. Conforme EN 50470-1 e EN 50470-3.

Principais funcionalidades

• Medição de THD e TDD em tensão e corrente
• Medição da corrente de neutro
• Deteção de tensão máx/mín, corrente e potência de pico
• Medição de energia ativa por fase
• Análise harmónica individual até à 31.ª ordem para 3 tensões de fase e 3 correntes de linha em tempo real
• Datalogger integrado para componentes harmónicos, contadores de energia e valores médios/min/max de tensão, corrente, potência e frequência
• Deteção e armazenamento de eventos de qualidade de energia (interrupções, afundamentos, sobretensões)
• 4 intervalos de funcionamento e 8 alarmes configuráveis com lógicas complexas
• Ecrã gráfico LCD e LED de calibração
• Comunicação Modbus-RTU RS485 e porta Bus SIO para módulos de expansão e sensores
• Firmware atualizável remotamente

Especificações técnicas

• Nome do modelo: FEMTO PRO 96
• Código do produto: PFA69-EB1Z2-EMF
• Tipo: Analisador de harmónicos e qualidade de energia mono/trifásico (até 3 linhas monofásicas)
• Classe de precisão: 0,5S
• Transformadores de corrente externos ECT necessários (não incluídos) - ex.: 100A cod. PFAE000-09
• Análise harmónica: até à 31.ª ordem
• Datalogger: armazenamento de 4 componentes harmónicas, contadores de energia total e por fase, valores médios/min/max de tensões, correntes, potências e frequência
• Eventos de qualidade: registo de interrupções, afundamentos (sag) e sobretensões (swell)
• Alarmes: 8 alarmes configuráveis com lógicas complexas
• Intervalos de funcionamento: 4
• Ecrã: gráfico LCD
• Indicador: 1 LED de calibração
• Comunicações: Modbus-RTU RS485
• Porta Bus SIO: integração de módulos Milli Pro I/O e Milli Pro sensor (E/S e sensores ambientais)
• Firmware: atualizável remotamente
• Dimensões do painel frontal: 96 × 96 mm
• Tensão de alimentação: 230-240 Vac
• Conformidade: EN 50470-1, EN 50470-3
