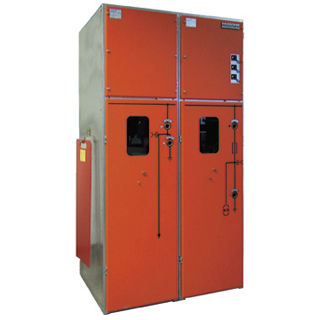

Conjunto de manobra e controle de média tensão D 12 - 507519

isolado a arcompactopara distribuição elétrica

Os comutadores de média tensão encapsulados em metal e isolados a ar, tipo D, destinam-se a aplicações universais: Vão desde os compactos comutadores de cabos em anel até aos complexos comutadores de distribuição de energia. São adaptados para satisfazer as necessidades das redes de serviços públicos e das empresas de fornecimento de energia na indústria e em edifícios municipais. Estes comutadores de média tensão satisfazem plenamente os requisitos específicos do utilizador e garantem uma distribuição de energia satisfatória. Os tipos de painéis standard estão disponíveis em dois tamanhos dimensionais diferentes: 1. D 12 - 507519; B x T x H: 500 x 750 x 1900 mm 2. D 24 - 601119; C x T x A: 600 x 1100 x 1900 mm Estão disponíveis como painéis individuais ou como um quadro combinado, em que o equipamento, a sequência de painéis, etc. podem ser determinados pelo cliente. Condições de funcionamento Os painéis de distribuição do tipo D são instalados em áreas de funcionamento elétrico fechadas, nas quais só podem entrar pessoal qualificado e pessoas devidamente instruídas. O equipamento pode ser utilizado a uma altitude de até 1000 m acima do nível do mar. Para instalações acima de uma altitude de 1000 m, o nível de isolamento nominal do aparelho de distribuição deve ser corrigido em conformidade. Os painéis de distribuição foram concebidos para serem utilizados em condições normais de funcionamento, em conformidade com a norma EN 62271-1.
