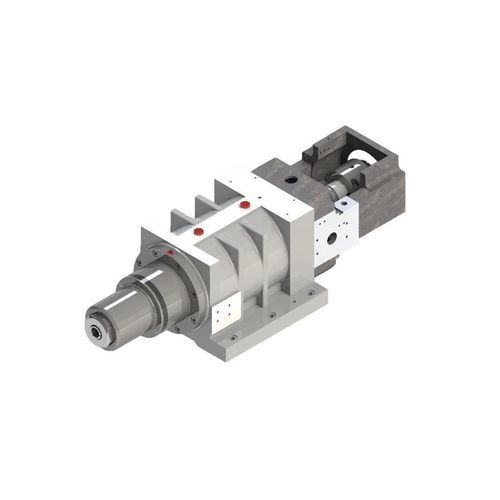

Fuso de torneamento DGZC-10010/2.2B-WVS

de motor assíncronolubrificação com gordura

Descrição
O DGZC-10010 é um fuso tipo suíço com foco em torque, equipado com motor síncrono de ímã permanente que fornece 2,2 kW de potência contínua, 7,1 Nm de torque nominal (S1) e até 17,9 Nm de torque máximo. O furo passante φ27 mm permite torneamento com alimentação por barra e integração em configurações horizontais.

Dados principais

• Velocidade máxima: 10.000 rpm
• Potência nominal (S1): 2,2 kW
• Torque nominal (S1): 7,1 Nm
• Torque máximo: 17,9 Nm
• Diâmetro do furo passante: φ27 mm

Especificações técnicas

• Modelo: DGZC-10010/2.2B-WVS
• Tipo de motor: Motor síncrono trifásico de corrente alternada com ímã permanente
• Velocidade máx. (rpm): 10000
• Corrente máx. (A): 18,9
• Torque máx. (Nm): 17,9
• Tensão nominal (V): 380
• Potência nominal (S1:100%) (kW): 2,2
• Torque nominal (S1:100%) (Nm): 7,1
• Grau de balanceamento: G0.4
• Modo de lubrificação: Graxa
• Formato do nariz: Modelo 20
• Desvio radial a 50 mm (biela padrão): ≤ 0,003 mm
• Configuração de rolamentos: 7011x3 + 7010x2
• Diâmetro do furo passante (mm): φ27
• Encoder: Codificador Chord / Codificador SYNtec
• Peso (kg): 121
• Método de instalação: Instalação horizontal

Compatibilidade e aplicações

• Projetado para torneamento tipo suíço com alimentação por barra
• Compatível com Siemens, FANUC, Huazhong CNC, GSK, LNC, SYNTEC, etc.
• Opções de encoder para integração com controles CNC
• Instalação horizontal para integração em tornos padrão e retrofits
