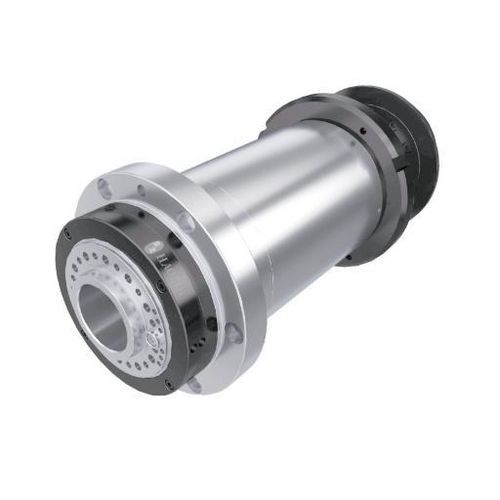

Fuso de torneamento DGZYC-17005/11C-FWCS

de motor assíncronolubrificação com gordura

Introdução
O DGZYC-17005 é um eixo-árvore motorizado para torno com potência contínua de 11 kW e torque nominal de 52.3 Nm em um corpo de Φ170 mm. Equipado com nariz A2-5 e furo passante Φ56 mm, destina-se ao torneamento de média intensidade que exige alto torque em formato compacto.

Tabela resumida
Diâmetro: Φ170 mm
Velocidade máxima: 5000 rpm
Torque nominal (S1): 52.3 Nm
Potência nominal (S1): 11 kW

Dados técnicos
Modelo: DGZYC-17005/11C-FWCS
Tipo de motor: Motor síncrono trifásico AC de ímã permanente
Velocidade máx. (rpm): 5000
Corrente máx. (A): 47.3
Torque máx. (Nm): 109.8
Tensão nominal (V): 380
Potência nominal (S1/100%) (kW): 11
Torque nominal (S1/100%) (Nm): 52.3
Grau de balanceamento: G0.4
Lubrificação: Graxa
Formato do nariz: A2-5
Conicidade do furo: 1:20
Desvio cônico (mm): ≤0.003
Desvio face frontal (mm): ≤0.003
Desvio a 300 mm (mm): ≤0.008
Configuração de rolamentos: 3x7016 + 2x7014
Diâmetro do furo passante (mm): Φ56
Opções de encoder: Chord encoder / SYNTEC Encoder
Peso (kg): 96
Instalação: Horizontal
Sistemas CNC compatíveis: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.

Dimensões
Desenho dimensional e detalhes da interface de montagem estão disponíveis na seção de dimensões do produto.

Características / Especificações técnicas

• Modelo: DGZYC-17005/11C-FWCS
• Diâmetro do corpo: Φ170 mm
• Potência contínua (S1): 11 kW
• Torque nominal (S1): 52.3 Nm
• Torque máximo: 109.8 Nm
• Velocidade máxima: 5000 rpm
• Furo passante: Φ56 mm
• Formato do nariz: A2-5
• Tipo de motor: Motor síncrono trifásico AC de ímã permanente
• Tensão nominal: 380 V
• Corrente máxima: 47.3 A
• Grau de balanceamento: G0.4
• Lubrificação: Graxa
• Configuração de rolamentos: 3x7016 + 2x7014
• Precisão geométrica: Desvio cônico ≤0.003 mm; Desvio face frontal ≤0.003 mm; a 300 mm ≤0.008 mm
• Encoders compatíveis: Chord encoder / SYNTEC Encoder
• Peso: 96 kg
• Instalação: Horizontal
• Compatibilidade CNC: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC
