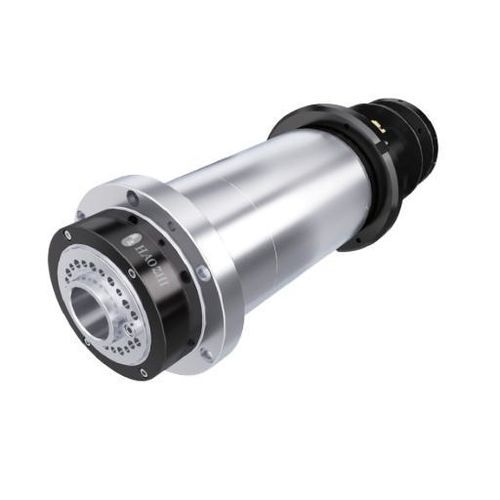

Fuso de torneamento DGZC-15008/5-FWVCS

de motor assíncronolubrificação com gordurade alta velocidade

Descrição
O DGZC-15008/5 é um fuso de torno motorizado orientado para velocidade, projetado para tornos CNC compactos que usinam componentes pequenos. Com corpo Φ150 mm e até 8000 rpm, destina-se a aplicações em que aceleração rápida e alta velocidade de rotação têm prioridade sobre o torque contínuo máximo.

Principais especificações

• Diâmetro: Φ150 mm
• Velocidade máxima: 8000 rpm
• Potência nominal (S1): 5 kW
• Torque nominal (S1): 15,9 N·m
• Torque máximo: 27,3 N·m
• Diâmetro do furo passante: φ36 mm
• Formato do nariz: A2-4
• Grau de equilíbrio: G0.4

Dados técnicos
Modelo: DGZC-15008/5-FWVCS
Tipo de motor: Motor síncrono trifásico AC com ímãs permanentes
Velocidade máxima (rpm): 8000
Corrente máxima (A): 31
Tensão nominal (V): 380
Potência nominal (S1:100%) (kW): 5
Torque nominal (S1:100%) (N·m): 15,9
Torque máximo (N·m): 27,3
Lubrificação: Graxa
Conicidade do furo: 1:19
Desvio cônico: ≤0.003 mm
Desvio da face frontal: ≤0.003 mm
Desvio a 300 mm: ≤0.008 mm
Rolamentos do fuso: 3x7012 + 2x7010
Opções de encoder: Codificador Chord / Codificador SYNtec
Peso: 56 kg
Instalação: Horizontal
Sistemas CNC compatíveis: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.

Características / especificações técnicas

• Corpo compacto Φ150 mm projetado para tornos CNC de pequeno formato
• Operação em alta velocidade até 8000 rpm para usinagem rápida de peças pequenas
• Motor síncrono trifásico com ímãs permanentes, potência nominal 5 kW
• Torque nominal S1 15,9 N·m, torque de pico 27,3 N·m
• Furo passante φ36 mm para alimentação por barra ou passagem de ferramenta
• Configuração de rolamentos 3x7012 + 2x7010 para estabilidade dinâmica
• Tolerâncias de desvio rigorosas: cônico/frontal ≤0.003 mm; a 300 mm ≤0.008 mm
• Lubrificação por graxa e grau de equilíbrio G0.4 adequados para altas rotações
• Nariz padrão A2-4 e cone 1:19
• Opções de encoder e ampla compatibilidade CNC para integração simplificada
