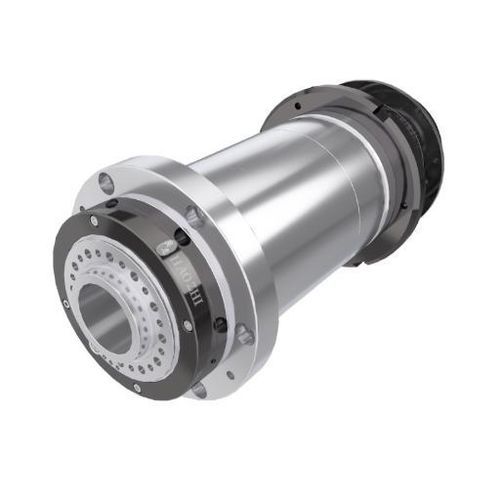

Fuso para torneamento DGZC-17006K7-FC

com transmissão por correialubrificação com gordurahorizontal

Visão geral
A transmissão por correia dentada (síncrona) é a marca do DGZC-17006K7. O fuso possui corpo Φ170 mm, nariz A2-5, furo passante Φ56 mm e velocidade máxima de 6000 rpm, concebido para integração em tornos CNC de médio porte.

Especificações principais
Diâmetro: Φ170 mm
Velocidade máxima: 6000 rpm
Diâmetro do furo passante: Φ56 mm

Dados técnicos
Modelo: DGZC-17006K7-FC
Velocidade máxima (rpm): 6000
Grau de equilíbrio: G0.4
Lubrificação: Graxa
Formato do nariz: A2-5
Relação do cone: 1:19.18
Desvio cônico (mm): ≤0.003
Desvio face frontal (mm): ≤0.003
Desvio a 300 mm (mm): ≤0.01
Rolamentos do fuso: 4×7016
Diâmetro do furo passante (mm): Φ56
Poleia de acionamento: Correia síncrona (timing)
Poleia de codificação: XL
Peso (kg): 84.2
Instalação: Horizontal
Dimensões (mm): A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12

Aplicações
Integração em tornos CNC de médio porte que exigem acionamento por correia síncrona e furo passante Φ56; adequado para alimentação por barra e passagem interna de ferramentas.

Características / especificações técnicas

• Modelo: DGZC-17006K7-FC
• Diâmetro do corpo: Φ170 mm
• Velocidade máxima: 6000 rpm
• Diâmetro do furo passante: Φ56 mm
• Nariz: A2-5
• Tipo de acionamento: Correia síncrona (timing) com poleia de codificação XL
• Rolamentos: 4×7016
• Grau de equilíbrio: G0.4
• Lubrificação: Graxa
• Precisão de desvio: Cônico e face frontal ≤0.003 mm; ≤0.01 mm a 300 mm
• Relação do cone: 1:19.18
• Peso: 84.2 kg
• Método de instalação: Horizontal
• Dimensões principais: A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12
