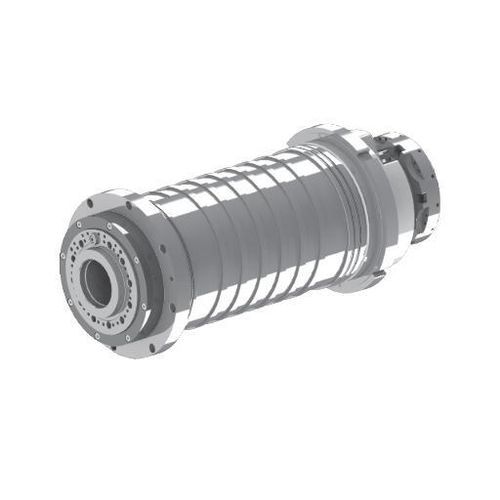

Fuso de torneamento DGZYC-28003/30-FWVCS

de motor assíncronolubrificação com gordura

Apresentação
O DGZYC-28003 é o maior modelo da série em termos de torque. Corpo Φ280 mm, nariz A2-8 e furo passante de 86 mm combinados com 30 kW de potência contínua e 715 Nm de torque de pico, indicados para grandes sistemas de fixação e torneamento CNC pesado. Projetado para instalação horizontal e compatibilidade com controladores CNC comuns.

Principais especificações
Diâmetro: Φ280 mm
Velocidade máxima: 3000 rpm
Potência (S1): 30 kW
Torque nominal (S1): 286 Nm
Torque máximo: 715 Nm
Diâmetro do furo passante: φ86 mm
Peso: 265 kg

Dados técnicos
Modelo: DGZYC-28003/30-FWVCS
Tipo de motor: Motor síncrono trifásico AC com ímãs permanentes
Velocidade máxima (rpm): 3000
Corrente máxima (A): 150
Torque máximo (Nm): 715
Tensão nominal (V): 380
Potência nominal (S1/100%) (kW): 30
Torque nominal (S1/100%) (Nm): 286
Grau de equilíbrio: G0.4
Modo de lubrificação: Graxa
Formato do nariz: A2-8
Desvio cónico (mm): ≤0.003
Desvio radial face frontal (mm): ≤0.003
Desvio a 300 mm (mm): ≤0.01
Modelo do fuso (rolamentos): NN3026+N1022+130B
Encoder: Codificador Chord / Codificador SYNTEC
Método de instalação: Instalação horizontal
Sistemas CNC adaptativos: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC, etc.

Características

• Corpo do fuso Φ280 mm para peças de grande diâmetro
• Nariz A2-8 compatível com grandes sistemas de fixação
• Furo passante φ86 mm para maior folga de peça
• 30 kW contínuos e 715 Nm de torque de pico para corte pesado
• Motor síncrono de ímã permanente para alta densidade de torque
• Lubrificação por graxa e grau de equilíbrio G0.4 para operação estável
• Precisões de desvio reduzidas: cónico ≤0.003 mm, face ≤0.003 mm, a 300 mm ≤0.01 mm
• Opções de encoder e compatibilidade com os principais CNC

Aplicações
Indicado para torneamento CNC pesado que exige alto torque e montagem com mandíbulas grandes: eixos de grande diâmetro, carcaças, flanges e outras peças pesadas em condições de corte severas.

Especificações técnicas

• Modelo: DGZYC-28003/30-FWVCS
• Diâmetro: Φ280 mm
• Velocidade máxima: 3000 rpm
• Tipo de motor: Motor síncrono trifásico AC com ímã permanente
• Corrente máxima: 150 A
• Torque máximo: 715 Nm (pico)
• Potência nominal (S1): 30 kW
• Torque nominal (S1): 286 Nm
• Tensão nominal: 380 V
• Diâmetro do furo passante: φ86 mm
• Formato do nariz: A2-8
• Modelo do fuso (rolamentos): NN3026+N1022+130B
• Encoder: Codificador Chord / Codificador SYNTEC
• Grau de equilíbrio: G0.4
• Lubrificação: Graxa
• Desvio cónico: ≤0.003 mm
• Desvio radial face frontal: ≤0.003 mm
• Desvio a 300 mm: ≤0.01 mm
• Peso: 265 kg
• Instalação: horizontal
• Sistemas CNC compatíveis: Siemens, FANUC, Huazhong CNC, GSK CNC, LNC, SYNTEC, etc.
