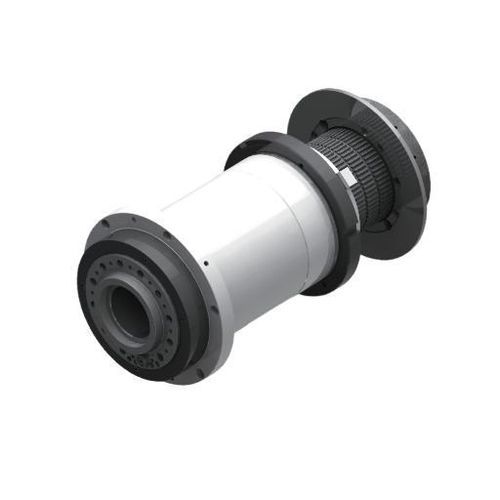

Fuso de torneamento DGZC-23035A2

com transmissão por correialubrificação com gordura

Introdução
O DGZC-23035A2 é a variante com correia síncrona do grupo de fusos de 230 mm. O furo passante de 48 mm e o comprimento do corpo de 602 mm destinam-se a tornos onde se prefere transmissão por correia dentada em vez da solução de correia em V de maior alésage do modelo A1. A unidade foi projetada para instalação horizontal e permite integração com o controlo da máquina através do anel magnético encoder SYNTEC 2256.

Dados-chave
Diâmetro: Φ230 mm
Velocidade máxima: 3500 rpm
Diâmetro do furo passante: Φ48 mm
Instalação: Horizontal
Peso: 150 kg

Dados técnicos
Modelo: DGZC-23035A2-FC
Velocidade máxima (rpm): 3500
Grau de equilíbrio: G0.4
Modo de lubrificação: Graxa
Formato do nariz: A2-5
Furo cónico (relação): 1:20
Desvio cónico (mm): ≤0.003
Desvio da face frontal (mm): ≤0.003
Desvio a 300 mm (mm): ≤0.01
Modelo do rolamento/mandril: NN3024K/W33D2-21008
Polia de transmissão: Polia para correia síncrona
Polia de arrefecimento / Encoder: Anel magnético SYNTEC 2256
Comprimento total L: 602 mm
L1: 280–285 mm
L2: 16 mm

Características / especificações técnicas

• Modelo: DGZC-23035A2-FC
• Tipo: Fuso de torno com correia síncrona, diâmetro 230 mm
• Furo passante: Φ48 mm
• Velocidade máxima: 3500 rpm
• Grau de equilíbrio: G0.4
• Lubrificação: Graxa
• Nariz: A2-5
• Furo cónico: 1:20
• Desvio cónico ≤ 0.003 mm
• Desvio da face frontal ≤ 0.003 mm
• Desvio a 300 mm ≤ 0.01 mm
• Modelo do rolamento: NN3024K/W33D2-21008
• Transmissão: Polia para correia síncrona
• Encoder / arrefecimento: Anel magnético SYNTEC 2256
• Peso: 150 kg
• Instalação: Horizontal
• Dimensões: A Φ230, B Φ305, C Φ140, D Φ160, L 602 mm, L1 280–285 mm, L2 16 mm
