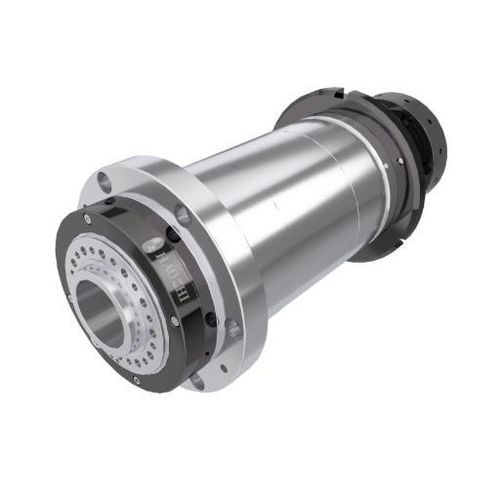

Fuso de torneamento DGZC-17006K6-FC

com transmissão por correialubrificação com gordura

Introdução
A versão K6 adapta a plataforma de fuso de 170 mm para tornos CNC horizontais com transmissão por correia em V. Mantém um furo passante de φ56 mm e o limite de 6000 rpm da série, reduzindo ligeiramente o peso unitário em comparação com a configuração K7 com correia síncrona.

Dados principais
Diâmetro: Φ170 mm
Furo passante: φ56 mm
Velocidade máxima: 6000 rpm

Dados técnicos (resumo)
Modelo: DGZC-17006K6-FC
Velocidade máxima (rpm): 6000
Grau de equilíbrio: G0.4
Lubrificação: Graxa
Formato do nariz: A2-5
Conicidade do furo: 1:19.18
Desvio cônico (mm): ≤0.003
Desvio radial da face frontal (mm): ≤0.003
Desvio a 300 mm da biela padrão: ≤0.01
Rolamentos / modelo: 4x7016
Diâmetro do furo passante (mm): φ56
Polia de transmissão: Correia em V
Polia de codificação: XL
Peso (kg): 81.7
Instalação: Horizontal

Dimensões (nominais)
A: φ170
B: φ220
C: φ82
D: φ100
L: 493
L1: 260
L2: 12

Características / especificações técnicas

• Modelo: DGZC-17006K6-FC
• Diâmetro exterior: Φ170 mm
• Furo passante: φ56 mm
• Velocidade máxima: 6000 rpm
• Grau de equilíbrio: G0.4
• Lubrificação: Graxa
• Formato do nariz: A2-5
• Taxa de conicidade: 1:19.18
• Desvio cônico: ≤0.003 mm
• Desvio radial da face frontal: ≤0.003 mm
• Desvio a 300 mm: ≤0.01 mm
• Rolamentos / modelo: 4x7016
• Transmissão: Correia em V (polia de codificação XL)
• Peso: 81.7 kg
• Instalação: Horizontal
• Dimensões: A φ170, B φ220, C φ82, D φ100, L 493, L1 260, L2 12
