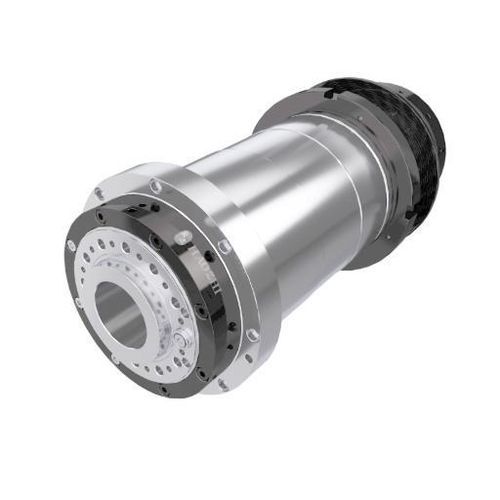

Fuso de torneamento DGZC-20045C-FWC

com transmissão por correialubrificação com gordura

Resumo
Para máquinas com acionamento por correia em V convencional, o DGZC-20045C é um eixo de torno da classe Φ200 que integra um furo passante φ66 e um nariz A2-6 em um comprimento de eixo de 541.8 mm. Alcança até 4.500 rpm mantendo as tolerâncias de desvio radial especificadas para a série de 200 mm.

Dados básicos
Diâmetro: Φ200 mm
Velocidade máxima: 4.500 rpm
Furo passante: φ66 mm
Nariz: A2-6
Comprimento total L: 541.8 mm

Dados técnicos

• Modelo: DGZC-20045C-FWC
• Velocidade máxima (rpm): 4500
• Grau de equilíbrio: G0.4
• Lubrificação: Graxa
• Furo cônico: 1:20
• Desvio cônico: ≤0.003 mm
• Desvio da face frontal: ≤0.003 mm
• Desvio a 300 mm (biela padrão): ≤0.01 mm
• Configuração de rolamentos: NN3018 + NN3020 + 2×100B
• Diâmetro do furo passante: φ66 mm
• Polia de acionamento: Correia V
• Opção de encoder: 8M / SYNTEC
• Peso: 116 kg
• Método de instalação: Horizontal
• Dimensões principais: A φ200; B φ240; C φ106; D φ130; L 541.8; L1 265–282; L2 14

Dimensões
Consulte o desenho da árvore/quadro da peça fornecido para o layout dimensional completo. As dimensões principais estão listadas nos dados técnicos.

Aplicações e vantagens

• Projetado para tornos mecânicos com acionamento por correia em V
• Furo passante φ66 permite passagem de barra ou roteamento interno para ferramentas e serviços
• Nariz A2-6 compatível com mandris e interfaces de ferramentas padrão
• Tolerâncias de desvio radial adequadas para mecanização de produção na classe 200 mm
