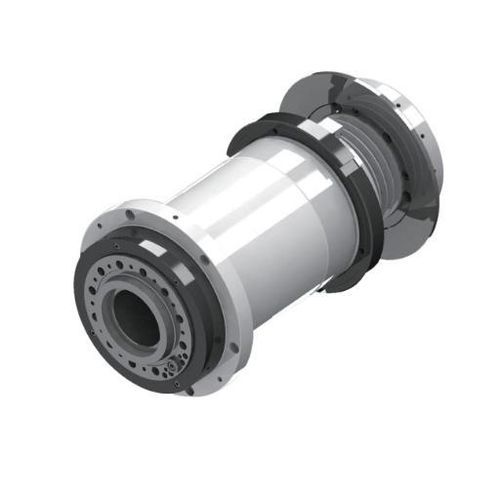

Fuso de torneamento DGZC-23035A1

com transmissão por correialubrificação com gordura

Descrição
O DGZC-23035A1 é um eixo de torno de grande diâmetro com furo passante de 86 mm, nariz de fuso A2-5, transmissão por correia em V e limite de 3.500 rpm. Projetado para centros de torneamento CNC que processam barras maiores, mandris e passagens de peça de maior diâmetro.

Visão geral
Diâmetro: Φ230 mm
Diâmetro do furo passante: φ86 mm
Velocidade máxima: 3500 rpm
Nariz do fuso: A2-5
Transmissão: Polia correia em V
Método de instalação: Instalação horizontal
Peso: 150 kg

DADOS TÉCNICOS (resumo)
Modelo: DGZC-2305A1-FC
Velocidade máxima (rpm): 3500
Grau de equilíbrio: G0.4
Modo de lubrificação: Graxa
Formato do nariz: A2-5
Conicidade do furo: 1:20
Desvio cônico (mm): ≤ 0.003
Desvio da face frontal (mm): ≤ 0.003
Desvio a 300 mm: ≤ 0.01
Configuração de rolamentos do fuso: NN3024+NN3022+2x100B
Diâmetro do furo passante (mm): φ86
Polia de acionamento: Correia V
Polia/encoder de refrigeração: Anel magnético SYNTEC 2256
Peso (kg): 150
Método de instalação: Instalação horizontal
Dimensões: A: φ220; B: φ305; C: φ139; D: φ160; L: 576; L1: 280-285; L2: 16

Características / especificações técnicas

• Modelo: DGZC-2305A1-FC
• Nome do modelo: DGZC-23035A1
• Diâmetro do corpo: Φ230 mm
• Diâmetro do furo passante: φ86 mm
• Velocidade máxima: 3500 rpm
• Formato do nariz: A2-5
• Transmissão: Correia V
• Lubrificação: Graxa
• Grau de equilíbrio: G0.4
• Conicidade do furo: 1:20
• Desvio cônico: ≤ 0.003 mm
• Desvio frontal: ≤ 0.003 mm
• Desvio a 300 mm: ≤ 0.01 mm
• Configuração de rolamentos: NN3024+NN3022+2x100B
• Encoder/refrigeração: Anel magnético SYNTEC 2256
• Peso: 150 kg
• Método de instalação: Instalação horizontal
• Dimensões principais: A φ220, B φ305, C φ139, D φ160, L 576, L1 280-285, L2 16
