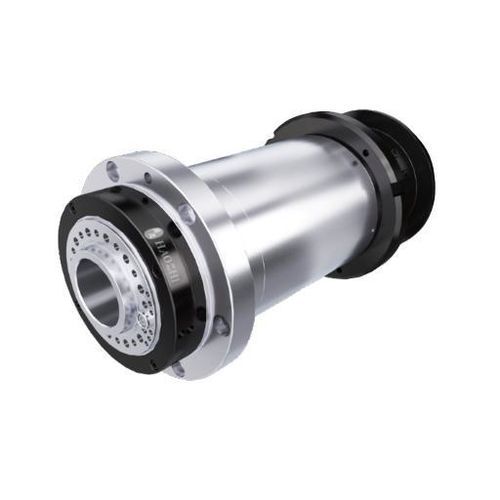

Fuso de torneamento DGZYC-20045/19-FWVCS

de motor assíncronolubrificação com gordura

Introdução
O DGZYC-20045 19 kW é um eixo de torno de alto torque concebido para cortes pesados e acelerações elevadas. Corpo Φ200 mm, velocidade máxima 4500 rpm. Torque nominal (S1) 181 Nm, torque máximo até 398 Nm. Diâmetro do furo passante φ66 mm; peso 131 kg; instalação horizontal. Compatível com sistemas CNC comuns (Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.).

Resumo
Diâmetro: Φ200 mm
Velocidade máxima: 4500 rpm
Torque (S1): 181 Nm
Potência (S1): 19 kW

Dados técnicos (tabela)
Modelo: DGZYC-20045/19-FWVCS
Tipo de motor: Motor síncrono trifásico AC com ímã permanente
Velocidade máx. (rpm): 4500
Corrente máx. (A): 92
Torque máx. (Nm): 398
Tensão nominal (V): 380
Potência nominal (S1/100%) (kW): 19
Torque nominal (S1/100%) (Nm): 181
Grau de equilíbrio: G0.4
Modo de lubrificação: Graxa
Formato do nariz: A2-6
Conicidade do furo: 1:20
Desvio cônico (mm): ≤ 0.003
Desvio face frontal (mm): ≤ 0.003
Desvio a 300 mm: ≤ 0.008
Modelo do fuso: NN3020+N1017+2x100B
Diâmetro do furo passante (mm): φ66
Encoder: 1Vp-p Chord / Encoder SYNTEC
Peso (kg): 131
Método de instalação: horizontal
Sistemas CNC compatíveis: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.

Aplicação / especificações técnicas

• Modelo: DGZYC-20045/19-FWVCS
• Motor: Motor síncrono trifásico com ímã permanente
• Potência nominal (S1): 19 kW
• Torque nominal (S1): 181 Nm; Torque máximo: 398 Nm
• Velocidade máxima: 4500 rpm
• Diâmetro do corpo: Φ200 mm; Furo passante: φ66 mm
• Formato do nariz: A2-6; Conicidade: 1:20
• Precisão de desvio: cônico ≤ 0.003 mm; frontal ≤ 0.003 mm; a 300 mm ≤ 0.008 mm
• Lubrificação: Graxa; Grau de equilíbrio: G0.4
• Corrente máxima: 92 A; Tensão nominal: 380 V
• Peso: 131 kg; Instalação: horizontal
• Compatibilidade CNC: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.
