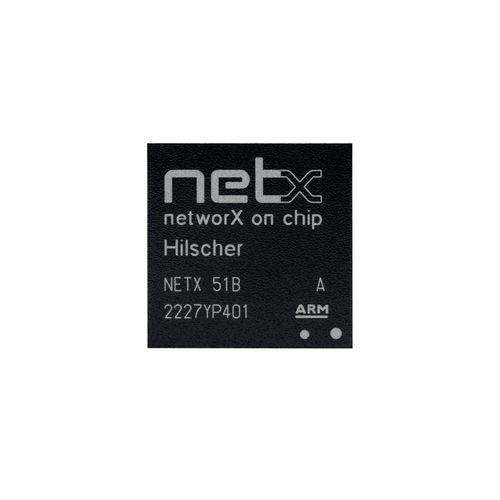

Controlador de rede multifuncional netX 51

multi-protocoloscompactoservidor OPC UA

Visão geral do produto
O netX 51 é um controlador de rede para escravos fieldbus e escravos Real‑Time Ethernet com controlador de memória integrado. Fornece dois canais de comunicação Ethernet em tempo real (PHY ou fieldbus), uma interface host SPI rápida e uma CPU RISC secundária (xPIC) para processamento de I/O crítico em tempo. Suporta funcionalidades de comunicação avançadas como PROFINET V2.3 Dynamic Frame Packing e IO‑Link V1.1.

Destaques

• Controlador de rede high‑end flexível com interface host ou solução stand‑alone para E/S digitais
• Dois canais de comunicação para Ethernet em tempo real com PHY ou fieldbus
• Suporte a funções de comunicação avançadas (ex. PROFINET V2.3 - Dynamic Frame Packing; IO‑Link V1.1)
• Segunda CPU RISC (xPIC) para tarefas de I/O críticas, reduzindo carga na ARM
• Interface host SPI rápida com capacidade de leitura/gravação

Descrição detalhada
A família netX 51/52 baseia‑se na arquitetura de comunicação netX 50 evoluída, oferecendo armazenamento interno significativamente maior e unidades funcionais adicionais. O hardware é compatível com netX 50. O netX 52 usa o mesmo silício mas sem barramento de memória externo, resultando em um pacote menor e otimizado em custo para escravos modulares ou compactos ou como controlador Real‑Time Ethernet para CPU de alto desempenho. Novos PHYs Renesas melhoram o throughput e as capacidades de diagnóstico.

Com um pequeno QSPI Flash, a memória interna de mais de 670 KByte permite soluções muito compactas e dobra o desempenho em comparação com o netX 50. Para processamento de I/Os rápidos, uma segunda CPU RISC (xPIC) trabalha em paralelo com a ARM para reduzir a carga de software da ARM em ciclos de barramento curtos. Aplicações típicas incluem gateways IO‑Link Master onde o xPIC trata a transferência de dados IO‑Link enquanto a ARM gere o protocolo para o master. Uma terceira interface Ethernet é implementada para conexão com PC para diagnóstico/configuração ou para conectar a uma CPU host (MII, netX pode atuar como PHY). Existe uma opção de controlador CAN dedicado para integração de CAN legacy.

Protocolos suportados

• CC‑Link IE Field Basic Slave
• OPC UA Server
• SmartWire‑DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

Informações de encomenda
NETX 51 | 2231.001 | Controlador de rede para escravo fieldbus e escravo Real‑Time Ethernet com controlador de memória

Downloads (disponíveis)

• netX 51 Datasheet (English)
• netX 51 Datenblatt (Deutsch)
• netX Brochure (English)
• netX Broschüre (Deutsch)

Especificações técnicas

• Arquitetura: arquitetura netX 50 evoluída; hardware compatível com netX 50
• Memória interna: >670 KByte (com pequeno QSPI Flash para soluções compactas)
• Segunda CPU RISC (xPIC) para processamento de I/O crítico em tempo, opera em paralelo com ARM
• Três interfaces Ethernet: dois canais principais Real‑Time Ethernet + terceira interface para PC/diagnóstico ou CPU host (MII, netX pode agir como PHY)
• Dois canais de comunicação para Ethernet em tempo real ou fieldbus
• Interface host SPI rápida com capacidade de leitura/gravação
• Suporte a funções de comunicação estendidas (ex. PROFINET V2.3 Dynamic Frame Packing; IO‑Link V1.1)
• PHY Renesas para melhor throughput e diagnóstico
• Variante netX 52: mesmo silício sem barramento de memória externo para pacote menor e otimização de custos
• Controlador CAN dedicado opcional para integração de CAN legacy
• Aplicações típicas: gateways IO‑Link Master, escravos modulares/compactos, controladores Real‑Time Ethernet
