Controlador de rede multifuncional netX 100

multi-protocolosescravoLinux

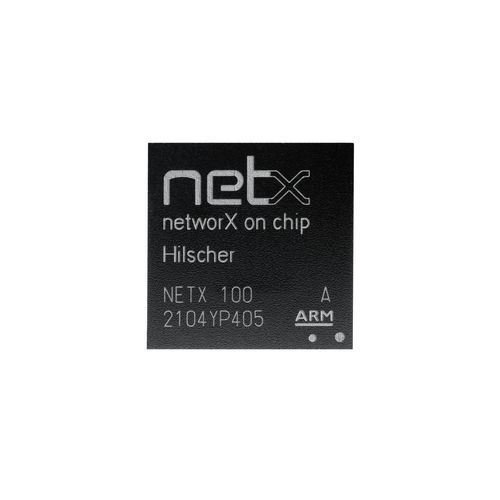

Visão geral do produto
O NETX 100 da Hilscher é um controlador de rede altamente integrado, concebido para aplicações industriais com elevada necessidade de comunicação e alta taxa de transferência de dados. Inclui uma CPU ARM 926EJ-S de 32 bits (200 MHz) com MMU, caches, DSP e extensões Java, além de 144 KByte de RAM interna e 32 KByte de ROM (boot loader). Suporta memória externa (SDRAM, SRAM, FLASH) para Windows CE e Linux. A ligação ao host é feita através de uma interface Dual-Port Memory, que pode ser configurada como barramento de expansão de 16 bits para aplicações autónomas.

Destaques

• Controlador de rede high-end flexível ou solução single-chip altamente integrada
• Três canais de comunicação configuráveis como interfaces Real-Time Ethernet ou interfaces de barramento de campo
• CPU 32-bit / 200 MHz ARM 926 (~200 MIPs) para normas de controladores e dispositivos
• Comutador de dados central com cinco caminhos de dados para transferências paralelas
• Memória dual-port por canal e conversor AD on-chip
• Interfaces: Dual-Port Memory (host), UART, USB, SPI, I²C

Arquitetura de protocolos e controladores de comunicação
Cada um dos três canais de comunicação inclui um controlador dedicado com ALUs e unidades lógicas especiais que implementam funcionalidades de protocolo via microcódigo. Dois canais incorporam PHY Ethernet integrado. O xMAC (Medium Access Controller) gere o acesso ao barramento e a codificação/decodificação ao nível de byte, enquanto o xPEC (Protocol Execution Controller) monta os pacotes e controla o tráfego de telegramas. A troca de dados com a memória ARM realiza-se por DMA bloco a bloco; alternativamente, os canais podem usar uma Dual-Port Memory para informações de estado ou dados de processo locais. As ALUs de comunicação permitem implementar e sincronizar múltiplos protocolos de forma independente do tempo de reação da CPU.

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informações de pedido
Product name | Part number | Brief description
NETX 100 | 2220.000 | Controlador de rede para barramento de campo e Ethernet em tempo real (mestre e escravo)

Características / especificações técnicas

• CPU: ARM 926EJ-S 32-bit, 200 MHz (aprox. 200 MIPs)
• Memória interna: 144 KByte RAM, 32 KByte ROM (boot loader)
• Suporte de memória externa: SDRAM, SRAM, FLASH (para Windows CE / Linux)
• Arquitetura de dados: comutador central com cinco caminhos de dados para transferência paralela
• Canais de comunicação: 3 canais configuráveis; dois canais com PHY Ethernet integrado
• Controladores de comunicação: ALUs dedicadas e unidades lógicas especiais programadas via microcódigo
• xMAC e xPEC para gestão de acesso e execução de protocolos
• Troca de dados por DMA bloco a bloco com memória ARM
• Dual-port memory por canal para estado ou dados de processo locais
• ADC on-chip
• Interfaces: Dual-Port Memory (host), UART, USB, SPI, I²C
