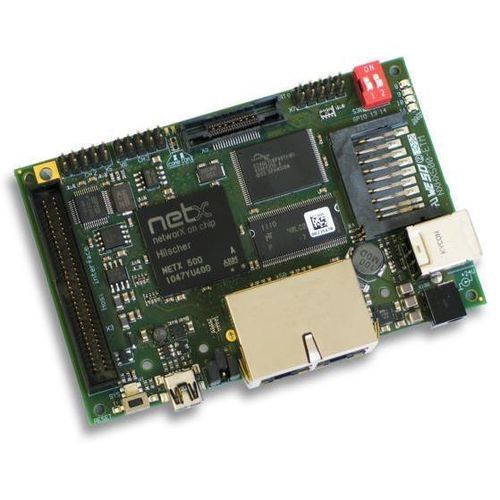

Placa de avaliação NXHX 500-ETM

Visão geral
O NXHX 500-ETM é uma placa de desenvolvimento de software projetada para avaliar soluções single-chip baseadas em netX. Integra uma CPU ARM 32 bits/200 MHz e interfaces periféricas completas, permitindo a execução simultânea de protocolos de rede e do código de aplicação em um sistema operacional em tempo real.

Detalhes da placa de desenvolvimento
A placa oferece uma plataforma de hardware universal com interface de depuração integrada e é entregue com o ambiente de desenvolvimento HiTOP (inclui compilador GNU integrado). Pode carregar e executar a sua aplicação com as pilhas de protocolos fornecidas e combiná-la com o rcX Real-Time Kernel sem licença para testes e avaliação. O diagrama completo do circuito é fornecido como base para o desenvolvimento de hardware, excluindo a interface de depuração. Uma saída JTAG permite a ligação de ferramentas de depuração externas (ex.: Hitex Tantino) para reproduzir a mesma interface de utilizador e funcionalidades.

Destaques

• Plataforma de desenvolvimento universal para redes de controladores e dispositivos netX
• Interface de depuração integrada e acesso JTAG para depuradores externos
• Fornecida com HiTOP e toolchain GNU
• Plataforma de avaliação económica para integração de pilhas de protocolos e testes de aplicação

Protocolos suportados

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informações de encomenda
Nome do produto | Número de peça | Breve descrição
NXHX 500-ETM | 7713.200 | Placa de desenvolvimento

Especificações técnicas

• Processador: netX 32 bits / 200 MHz ARM
• Sistema em tempo real: recursos netX partilhados entre protocolos de rede e aplicação
• Interface de depuração integrada na placa com saída JTAG para depuradores externos
• Ambiente de desenvolvimento: HiTOP com compilador GNU integrado
• Compatível com o rcX Real-Time Kernel (sem licença) para combinar pilhas de protocolo
• Hardware universal concebido para avaliar a funcionalidade completa do sistema
• Diagrama de circuito completo fornecido como base para desenvolvimento de hardware (interface de depuração excluída)
• Número de peça: 7713.200
• Estado: Ativo / maduro
