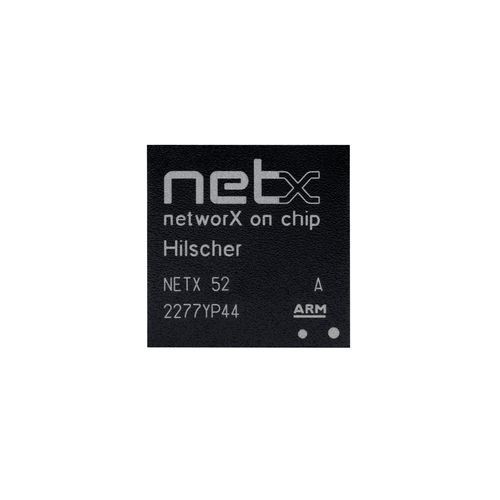

Controlador de rede multi-protocolos netX 52

compactoservidor OPC UA2 portas

Visão geral
O netX 52 é um controlador de rede compacto e otimizado em custo, projetado para aplicações escravas Real-Time Ethernet e fieldbus. Baseado na arquitetura netX 50 evoluída, oferece maior memória interna e unidades funcionais adicionais, utilizando o mesmo silício do netX 51, porém sem barramento de memória externo.

Descrição funcional
Com mais de 670 KByte de memória interna (expansível com pequeno QSPI Flash), o netX 52 permite soluções muito compactas e desempenho superior ao netX 50. Uma segunda CPU RISC (xPIC) opera em paralelo com o ARM para tratar E/S críticas em tempo real, reduzindo a carga sobre o ARM. Dois canais de comunicação suportam Real-Time Ethernet com PHY ou fieldbus, e uma terceira interface Ethernet (MII) serve para diagnóstico/configuração por PC ou conexão a uma CPU host; o netX pode atuar como PHY nessa interface. Há opção de controlador CAN para integração com redes CAN.

Destaques

• Controlador de rede compacto para projetos escravos de fieldbus e Real-Time Ethernet
• Dois canais de comunicação Real-Time Ethernet com opções PHY ou fieldbus
• Suporte ampliado de protocolos, incluindo PROFINET V2.3 (Dynamic Frame Packing) e IO-Link V1.1
• Segunda CPU RISC para tarefas críticas de E/S
• Interface host SPI rápida com funções de leitura/gravação

Protocolos suportados

• CC-Link IE Field Basic Slave
• OPC UA Server
• SmartWire-DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informações de encomenda
Nome do produto | Número de peça | Breve descrição
NETX 52 | 2232.001 | Controlador de rede para escravo fieldbus e escravo Real-Time Ethernet

Especificações técnicas

• Arquitetura: derivada da arquitetura de comunicação netX 50; hardware compatível com netX 50 e netX 51
• Silício: mesmo silício que netX 51; sem barramento de memória externo para carcaça menor e otimizada em custo
• Memória interna: >670 KByte (com pequeno QSPI Flash para soluções compactas)
• Desempenho: memória interna e arquitetura que permitem maior desempenho vs. netX 50
• CPUs: núcleo ARM mais CPU RISC secundária (xPIC) para tarefas críticas
• Interfaces: dois canais Real-Time Ethernet com PHY ou fieldbus; terceira interface Ethernet (MII) para diagnóstico/conexão host
• Interface host: SPI rápida com funções de leitura/gravação
• Suporte a protocolos: PROFINET V2.3 (Dynamic Frame Packing), IO-Link V1.1 e muitos outros protocolos
• PHYs: PHYs modernos para menor latência e diagnóstico estendido
• Aplicações típicas: gateways IO-Link Master, escravos modulares/compactos, controladores Real-Time Ethernet para CPUs de alto desempenho
• Número de peça: 2232.001
