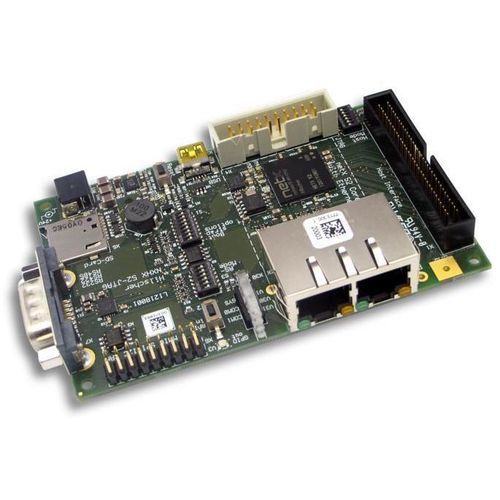

Placa de avaliação NXHX 52-JTAG

Descrição do produto
O controlador de rede netX com núcleo ARM de 32 bits fornece os recursos de processamento e interfaces periféricas necessários para soluções em chip único em aplicações industriais sensíveis ao custo. Protocolos de rede e aplicação compartilham os recursos netX e executam-se em um sistema operativo de tempo real.

Desenvolvimento e depuração
A forma mais económica e prática de avaliar o sistema completo é a placa de desenvolvimento de software netX. A placa inclui hardware universal, interface de depuração integrada e é entregue com o ambiente de desenvolvimento HiTOP da Hitex. Pode carregar a sua aplicação na placa, executá-la com as pilhas de protocolos disponíveis e combiná-la, por exemplo, com o kernel de tempo real rcX sem licença para testes.
O HiTOP integra um compilador GNU e fornece um ambiente completo de desenvolvimento e depuração; o desenvolvimento de código não tem limites, enquanto os testes de hardware requerem a placa de desenvolvimento. O diagrama completo do circuito é fornecido (excluindo a interface de depuração) como base para desenvolvimento de hardware personalizado. A interface JTAG da placa permite a ligação de ferramentas de depuração externas (ex. Tantino da Hitex) para desenvolver e testar com a mesma interface de utilizador e funcionalidades da placa de avaliação.

Destaques

• Sistema de desenvolvimento com funções periféricas extensas
• Interface de depuração integrada
• Uma placa de avaliação para todas as redes suportadas
• Rentável e fácil de usar

Protocolos suportados

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informações de encomenda
Nome do produto | Número de peça | Breve descrição
NXHX 52-JTAG | 7773.300 | Placa de desenvolvimento

Especificações técnicas

• Modelo: NXHX 52-JTAG
• Controlador: netX com núcleo ARM de 32 bits
• Operação em tempo real: protocolos e aplicação partilham recursos netX num sistema operativo em tempo real
• Ambiente de desenvolvimento: HiTOP com compilador GNU integrado (incluído)
• Compatibilidade de kernel em tempo real: compatível com rcX Real-Time Kernel sem licença
• Hardware: placa de avaliação/desenvolvimento universal com funções periféricas extensas
• Depuração: interface de depuração integrada e conectividade JTAG para depuradores externos (ex. Tantino da Hitex)
• Documentação: diagrama de circuito completo fornecido (excluindo a interface de depuração)
• Tipo de produto: Placa de desenvolvimento
• Número de peça: 7773.300
• Ciclo de vida do produto: Active mature
